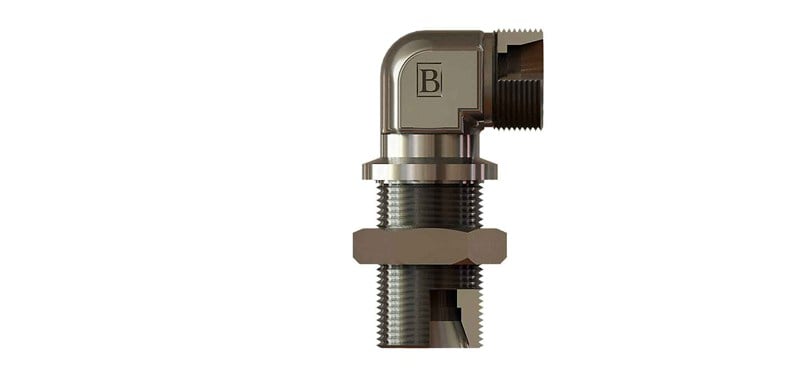

M16x1,5 8s Metrik Perde Geçiş Dirseği (SB-0808-MPGD-S)

OLC SB-0808-MPGD-S: M16x1,5 ölçüsünde metrik perde geçiş dirseği. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik perde geçiş dirseği nerede kullanılır?

SB-0808-MPGD-S, M16x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

SB-0808-MPGD-S duvara nasıl sabitlenir?

Gövde paneldeki delikten geçirilip karşı taraftan kontra somunla sabitlenir. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.

SB-0808-MPGD-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 8 mm dış çaplı boru (S (ağır) seri) kullanılır.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-0808-MPGD-S ürününün M16x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 8 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
