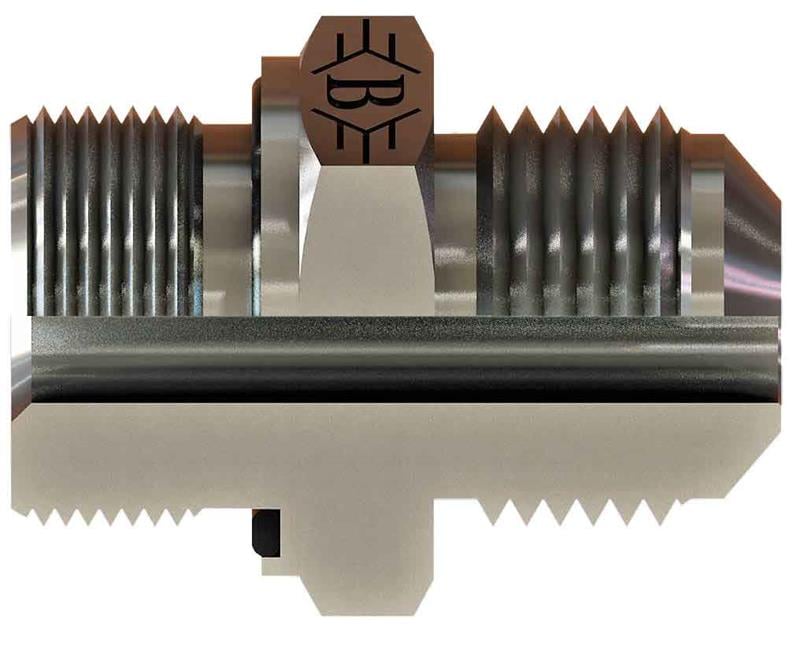

OLC SB-1616-MWN: M16x1,5 - 5/8-18 UNF ölçülerinde metrik blok UNF 37° nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik blok UNF 37° nipel nerede kullanılır?
SB-1616-MWN, M16x1,5 ile 5/8-18 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.
Sık sorulan sorular
SB-1616-MWN için karşı parça nasıl seçilir?
Bu ürünün bir ucu M16x1,5, diğer ucu 5/8-18 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
M16x1,5 dişi nasıl tanınır?
M16x1,5 ifadesindeki 16 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1616-MWN sızdırmazlığı nasıl sağlanır?
Bu ürünün 5/8-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-1616-MWN ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M16X1,5, Diş Ölçüsü T2 5/8-18, B 36,5, C 12, ØD 7,5, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
