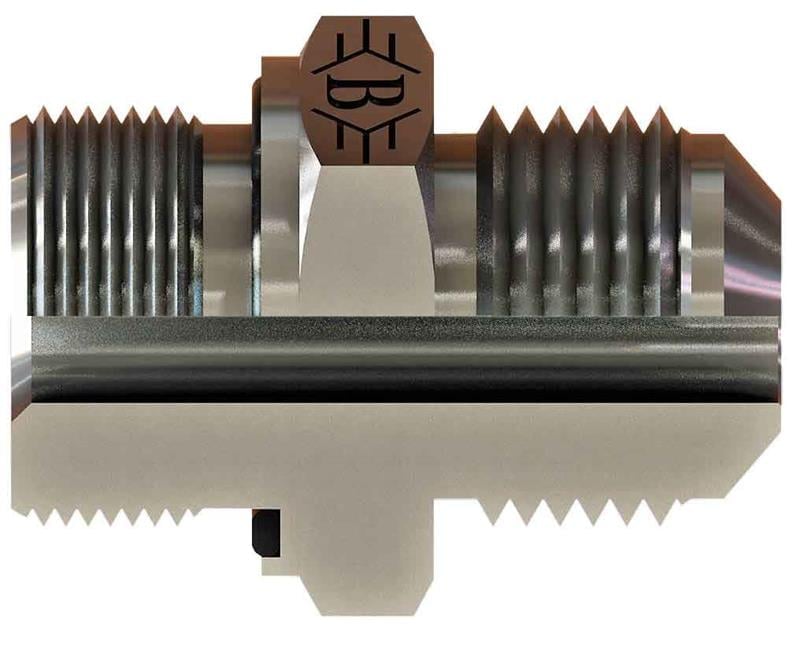

M16x1,5 - 3/4-16 UNF ölçülerinde SB-1619-MWN kodlu metrik blok UNF 37° nipel, OLC hidrolik rakor serisindendir.
Metrik blok UNF 37° nipel nerede kullanılır?
SB-1619-MWN, M16x1,5 ile 3/4-16 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.
Sık sorulan sorular
SB-1619-MWN hangi bağlantılara uyar?
Bu ürünün bir ucu M16x1,5, diğer ucu 3/4-16 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.
3/4-16 UNF ne anlama gelir?
3/4-16 UNF, inç ölçülü ince adımlı Amerikan dişidir; 3/4" çapta inç başına 16 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1619-MWN sızdırmazlığı nasıl sağlanır?
Bu ürünün M16x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.
SB-1619-MWN ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M16X1,5, Diş Ölçüsü T2 3/4-16, B 37,5, C 12, ØD 9, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
