M16x1,5 ölçüsünde SB-1610-MKN-L kodlu metrik kaynaklık nipel, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik kaynaklık nipel ne için kullanılır?
SB-1610-MKN-L, M16x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Hidrolik depo imalatında dönüş, emiş ve drenaj bağlantıları için kullanılır.
Sık sorulan sorular
SB-1610-MKN-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.
M16x1,5 ne anlama gelir?
M16x1,5: M harfi metrik dişi, 16 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1610-MKN-L teknik ölçüleri

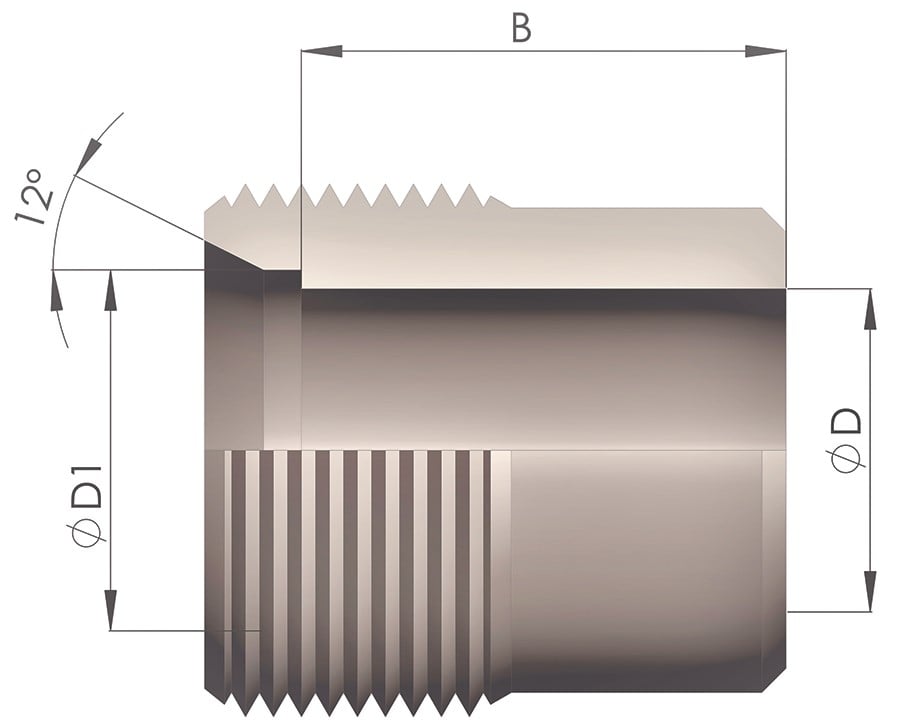

Tabloya göre Diş Ölçüsü M16X1,5, B 12,5, ØD 10, ØD1 8. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
