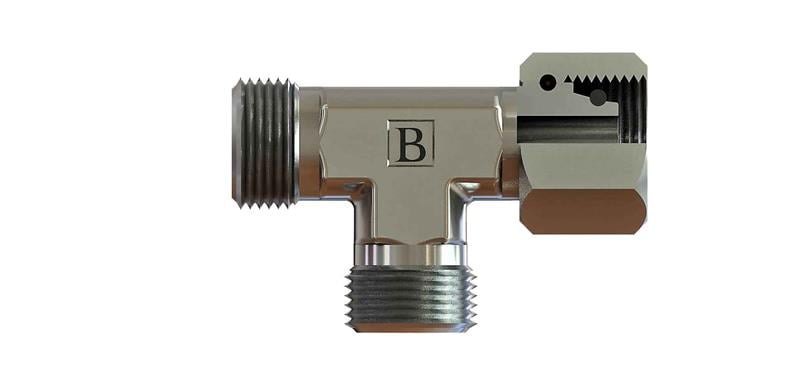

M16x1,5 ölçüsünde SB-1010-MYT-L kodlu metrik yan bacak T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
SB-1010-MYT-L ne işe yarar?
SB-1010-MYT-L, M16x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.
Sık sorulan sorular
SB-1010-MYT-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.
M16x1,5 ne anlama gelir?
M16x1,5 ifadesindeki 16 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1010-MYT-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M16X1,5, Boru Çapı (ØD2) 10, B 29, C 15, ØD1 8, A1 14, A2 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
