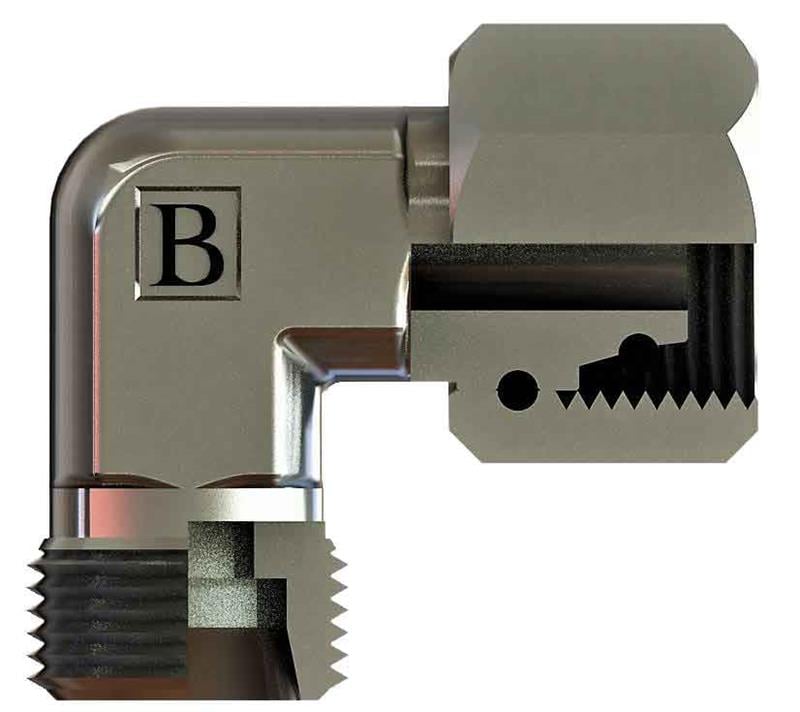

M16x1,5 ölçüsünde SB-1010-MTD-L kodlu metrik ters dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik ters dirsek ne için kullanılır?
SB-1010-MTD-L, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.
Sık sorulan sorular
SB-1010-MTD-L için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.
M16x1,5 ne anlama gelir?
M16x1,5 ifadesindeki 16 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1010-MTD-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M16X1,5, Boru Çapı (ØD2) 10, B 29, C 15, ØD1 8, A1 14, A2 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
