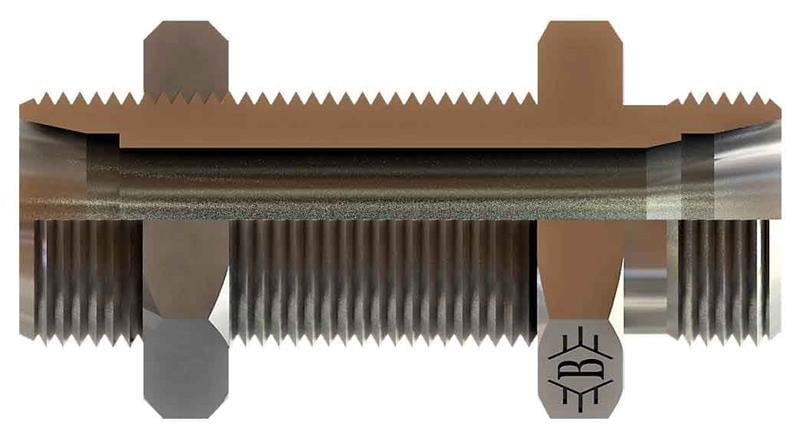

M16x1,5 ölçüsünde SB-1010-MPGN-L kodlu metrik perde geçiş nipel, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
SB-1010-MPGN-L ne işe yarar?
SB-1010-MPGN-L, M16x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.
Sık sorulan sorular
M16x1,5 dişi nasıl tanınır?
M16x1,5 metrik diştir: 16 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1010-MPGN-L ürününün M16x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M16X1,5, Diş Ölçüsü T2 M16X1,5, C 10, E 28, ØD1 10, ØD2 8, A1 22, A2 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
