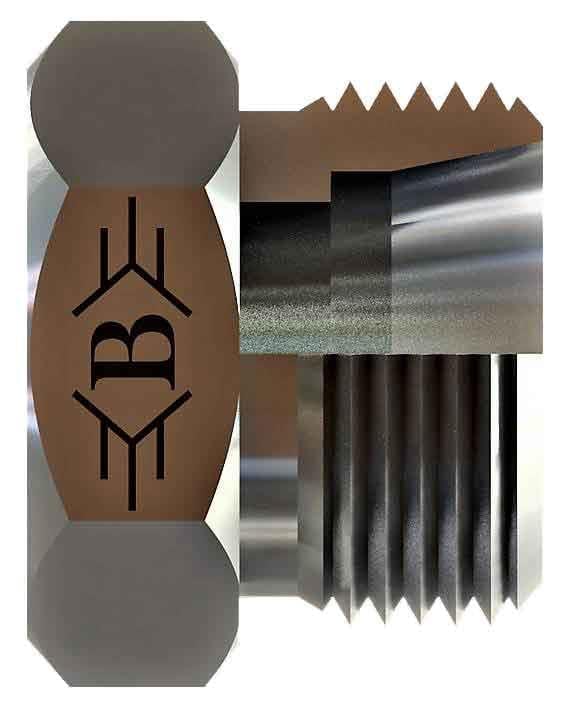

M16x1,5 10l Metrik Erkek Tapa (SB-1610-MET-L)

M16x1,5 ölçüsünde SB-1610-MET-L kodlu metrik erkek tapa, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.

SB-1610-MET-L ne işe yarar?

SB-1610-MET-L, M16x1,5 dişi bir portu kapatan tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Bakım sırasında sökülen hattın ucunu kapatarak yağ kaybını ve kirlenmeyi önler.

Sık sorulan sorular

Tapa nasıl seçilir?

Tapa, kapatılacak portun veya erkek ucun diş ölçüsü ve sızdırmazlık tipine göre seçilir. Bu ürün M16x1,5 bağlantılar içindir.

SB-1610-MET-L hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M16x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-1610-MET-L ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü M16X1,5, B 16, ØD 10, AA 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Tapayı hattın basıncına uygun tipte seçin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
