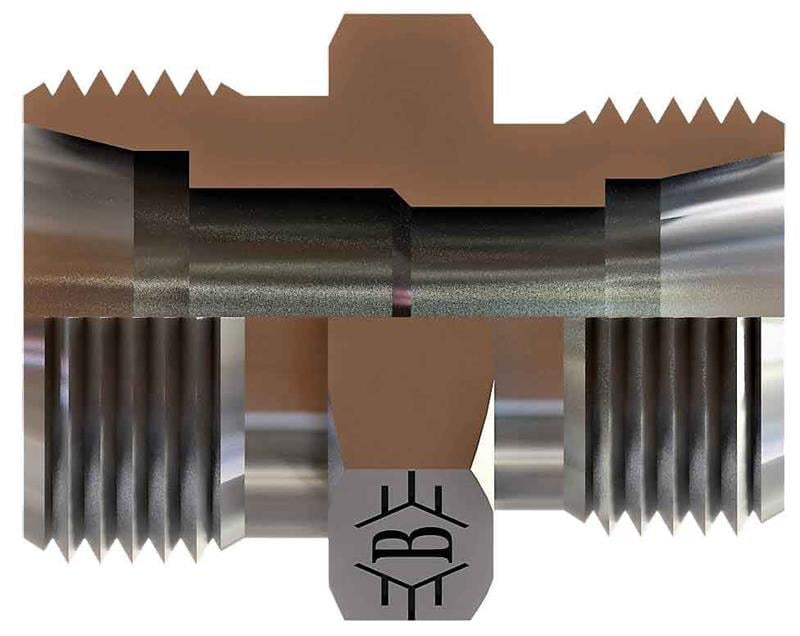

OLC SB-1006-MMON-L: M16x1,5 - M12x1,5 ölçülerinde metrik orantı nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik orantı nipel nerede kullanılır?
SB-1006-MMON-L, M16x1,5 ile M12x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.
Sık sorulan sorular
SB-1006-MMON-L için karşı parça nasıl seçilir?
Bu ürünün bir ucu M16x1,5, diğer ucu M12x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M12x1,5: M harfi metrik dişi, 12 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1006-MMON-L ürününün M16x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-1006-MMON-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M16X1,5, Diş Ölçüsü T2 M12X1,5, B 12, ØD1 10, ØD2 6, ØD3 4, AA 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M16x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
