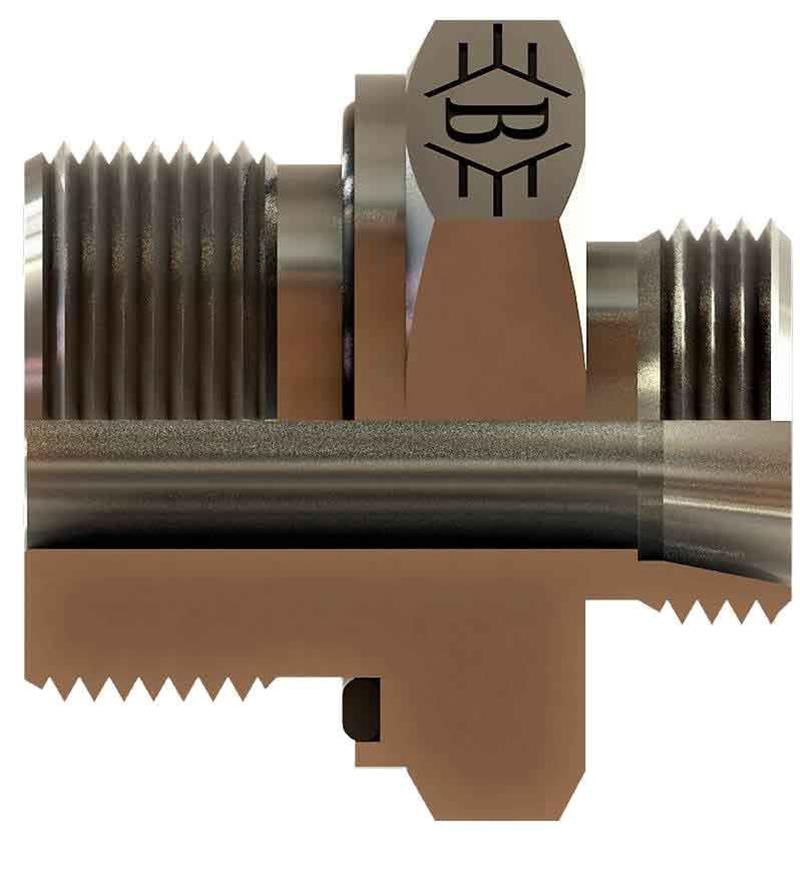

M14x1,5 - M16x1,5 ölçülerinde SB-1408-MMBN-S kodlu metrik blok - metrik 24° havşalı nipel, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
Metrik blok - metrik 24° havşalı nipel nerede kullanılır?
SB-1408-MMBN-S, M14x1,5 ile M16x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu M14x1,5, diğer ucu M16x1,5 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 8 mm dış çaplı boru (S (ağır) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M16x1,5: M harfi metrik dişi, 16 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 8 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1408-MMBN-S ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü 1 M14X1,5, Diş Ölçüsü 2 M16X1,5, Boru Çapı 8 mm, Boru Serisi S (ağır seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
