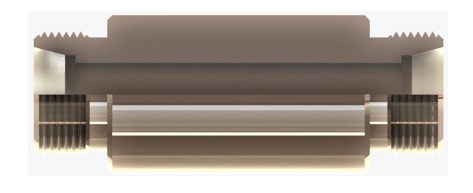

OLC SB-1408-MKPGN-L: M14x1,5 ölçüsünde metrik perde geçişli kaynaklık nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik perde geçişli kaynaklık nipel ne için kullanılır?
SB-1408-MKPGN-L, M14x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Hidrolik depo imalatında dönüş, emiş ve drenaj bağlantıları için kullanılır.
Sık sorulan sorular
SB-1408-MKPGN-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M14x1,5: M harfi metrik dişi, 14 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bağlantıda conta gerekir mi?
SB-1408-MKPGN-L ürününün M14x1,5 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 8 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
