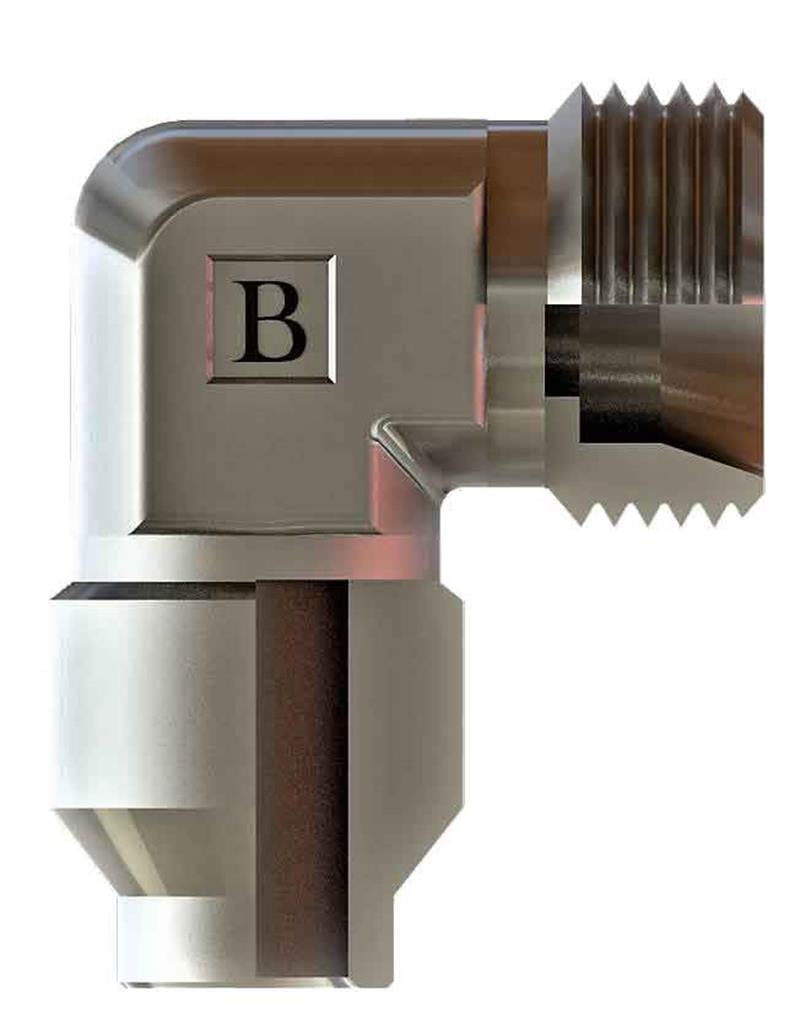

OLC SB-1408-MKD-L: M14x1,5 ölçüsünde metrik kaynaklık dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik kaynaklık dirsek nerede kullanılır?
SB-1408-MKD-L, M14x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Depo, manifold ve kalın cidarlı borulara bağlantı noktası açmak için kullanılır. Hidrolik depo imalatında dönüş, emiş ve drenaj bağlantıları için kullanılır.
Sık sorulan sorular
SB-1408-MKD-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
M14x1,5 dişi nasıl tanınır?
M14x1,5 ifadesindeki 14 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-1408-MKD-L sızdırmazlığı nasıl sağlanır?
SB-1408-MKD-L ürününün M14x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-1408-MKD-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü M14X1,5, B 14, C 22, ØD 8, ØD1 6, ØD2 8, AA 12. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M14x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Kaynak sonrası dişleri ve iç yüzeyi çapak ve cüruftan temizleyin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
