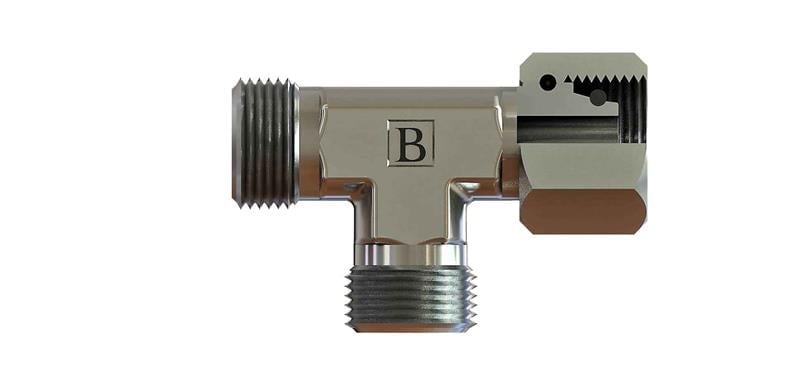

OLC SB-0808-MYT-L: M14x1,5 ölçüsünde metrik yan bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik yan bacak T rakor ne için kullanılır?
SB-0808-MYT-L, M14x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
M14x1,5 dişi nasıl tanınır?
M14x1,5 ifadesindeki 14 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bağlantıda conta gerekir mi?
SB-0808-MYT-L ürününün M14x1,5 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M14X1,5, Boru Çapı (ØD2) 8, B 27,5, C 14, ØD1 6, A1 12, A2 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M14x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
