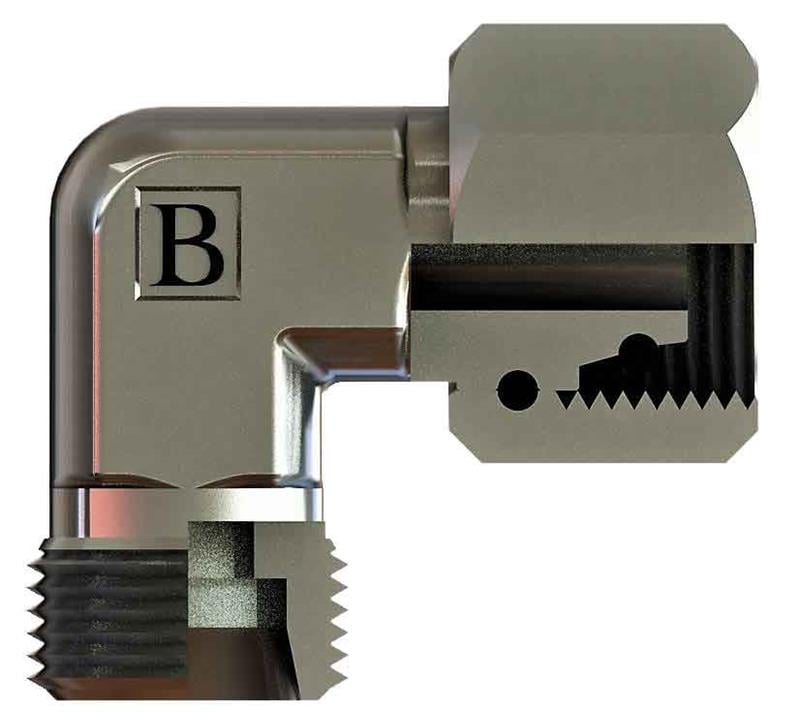

OLC SB-0808-MTD-L: M14x1,5 ölçüsünde metrik ters dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
SB-0808-MTD-L ne işe yarar?
SB-0808-MTD-L, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.
Sık sorulan sorular
SB-0808-MTD-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
M14x1,5 dişi nasıl tanınır?
M14x1,5 metrik diştir: 14 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-0808-MTD-L sızdırmazlığı nasıl sağlanır?
Bu ürünün M14x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-0808-MTD-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M14X1,5, Boru Çapı (ØD2) 8, B 27,5, C 14, ØD1 6, A1 12, A2 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
