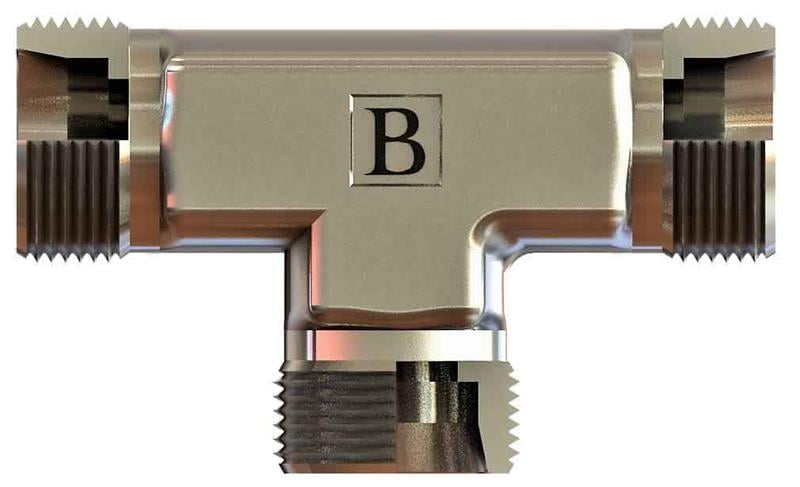

OLC SB-0808-MT-L: M14x1,5 ölçüsünde metrik T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik T rakor nerede kullanılır?
SB-0808-MT-L, M14x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Manometre, basınç şalteri veya ikinci bir hat bağlamak için ara nokta oluşturur. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
M14x1,5 ne anlama gelir?
M14x1,5 ifadesindeki 14 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bağlantıda conta gerekir mi?
M14x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M14X1,5, Boru Çapı (ØD2) 8, B 28, C 14, ØD1 6, AA 12. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
