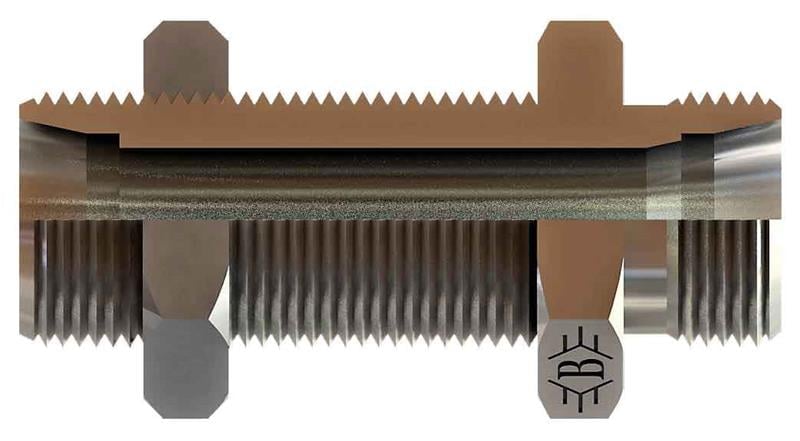

OLC SB-0808-MPGN-L: M14x1,5 ölçüsünde metrik perde geçiş nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik perde geçiş nipel nerede kullanılır?
SB-0808-MPGN-L, M14x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.
Sık sorulan sorular
Perde geçiş rakoru nasıl monte edilir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
SB-0808-MPGN-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 8 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-0808-MPGN-L ölçüleri nelerdir?

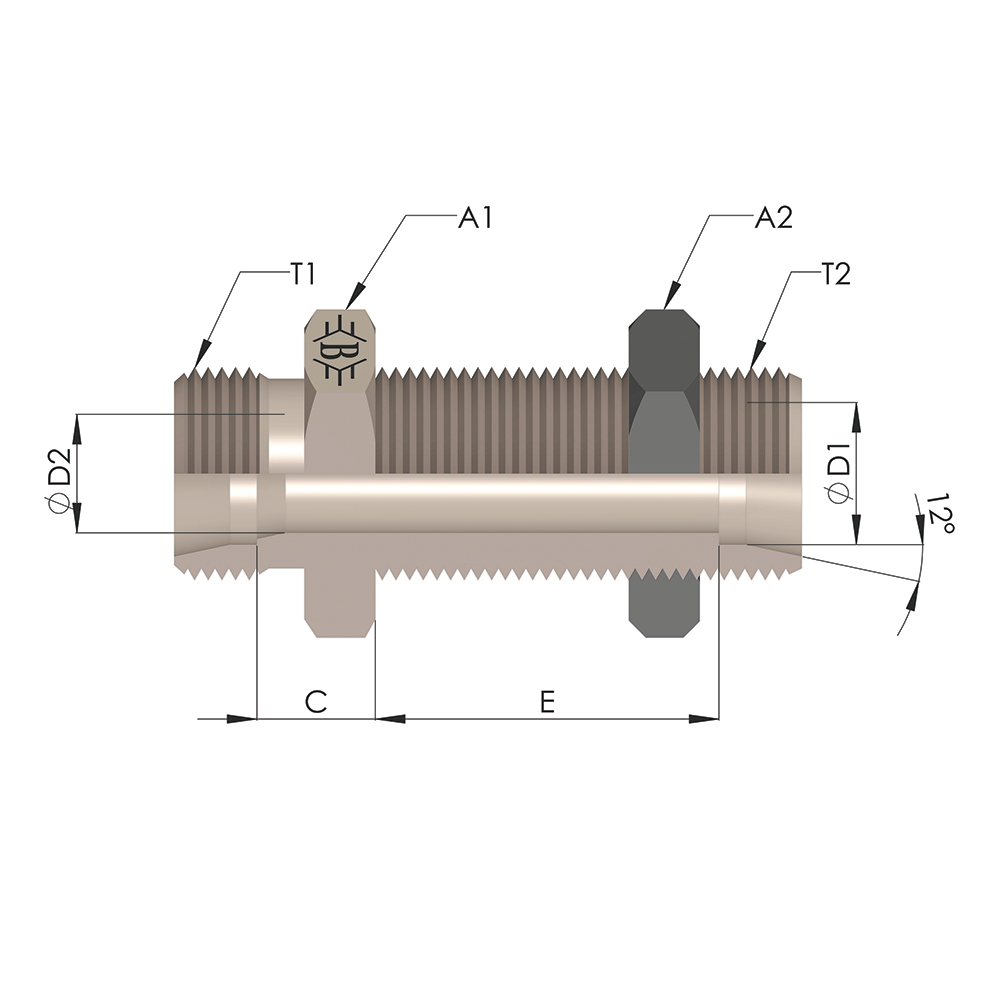

Tabloya göre Diş Ölçüsü T1 M14X1,5, Diş Ölçüsü T2 M14X1,5, C 8, E 27, ØD1 8, ØD2 6, A1 19, A2 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
