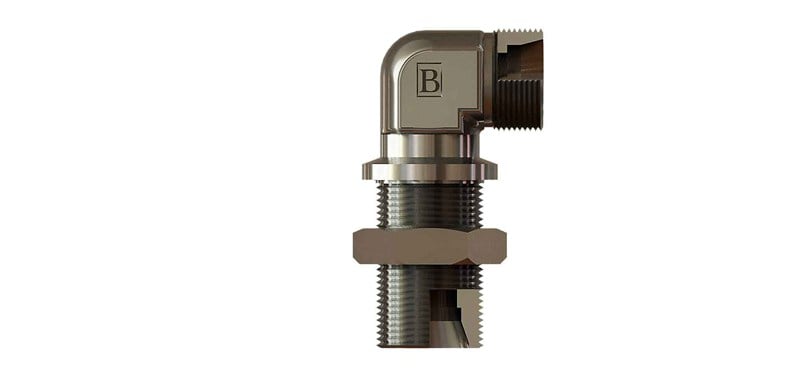

OLC SB-0808-MPGD-L: M14x1,5 ölçüsünde metrik perde geçiş dirseği. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-0808-MPGD-L ne işe yarar?
SB-0808-MPGD-L, M14x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.
Sık sorulan sorular
SB-0808-MPGD-L duvara nasıl sabitlenir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.
SB-0808-MPGD-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir ve 8 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M14X1,5, B 27, C 17, E 14, ØD1 6, ØD2 8, A1 12, A2 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
