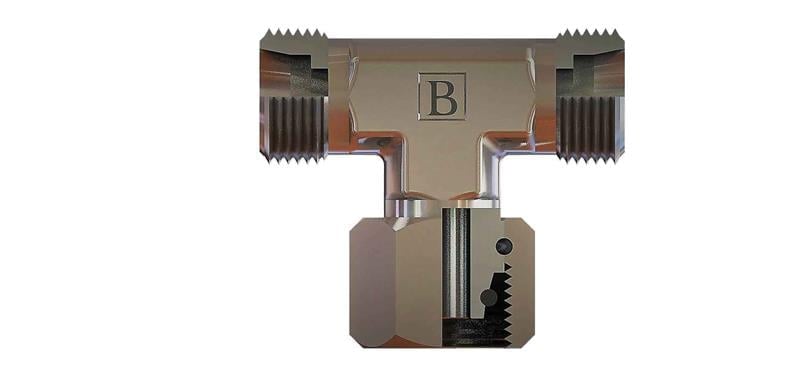

OLC SB-0808-MOT-L: M14x1,5 ölçüsünde metrik orta bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-0808-MOT-L ne işe yarar?
SB-0808-MOT-L, M14x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.
Sık sorulan sorular
SB-0808-MOT-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M14x1,5 metrik diştir: 14 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-0808-MOT-L ürününün M14x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M14X1,5, Boru Çapı (ØD2) 8, B 28, C 27,5, ØD1 6, A1 12, A2 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M14x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
