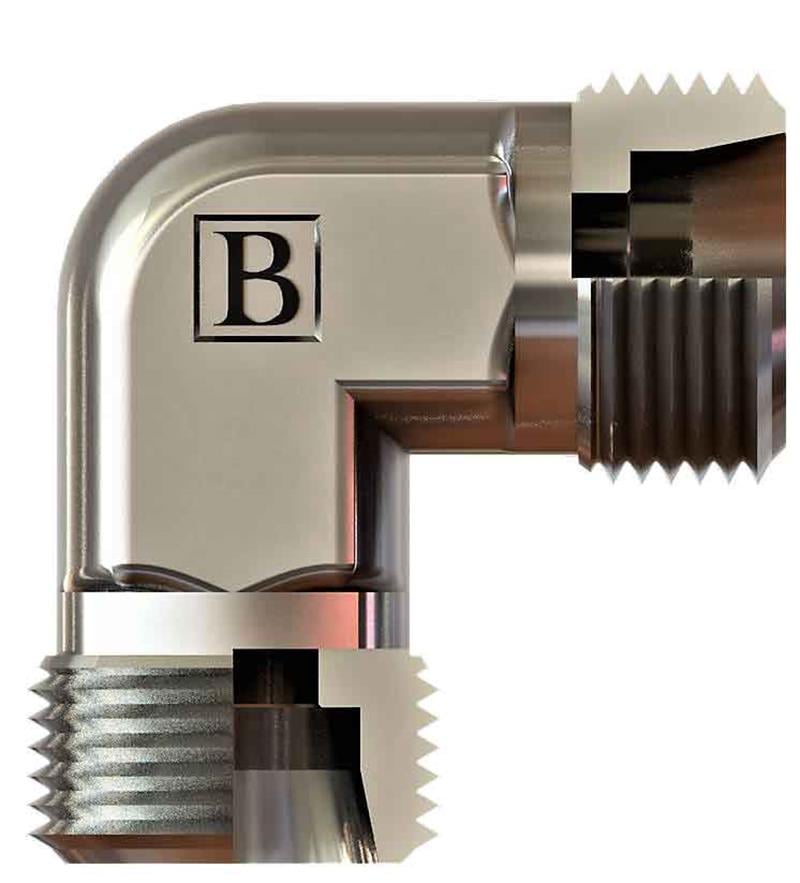

OLC SB-0808-MD-L: M14x1,5 ölçüsünde metrik dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik dirsek nerede kullanılır?
SB-0808-MD-L, M14x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M14x1,5 metrik diştir: 14 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bağlantıda conta gerekir mi?
Bu ürünün M14x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M14X1,5, Boru Çapı (ØD2) 8, B 14, C 14, ØD1 6, AA 12. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
