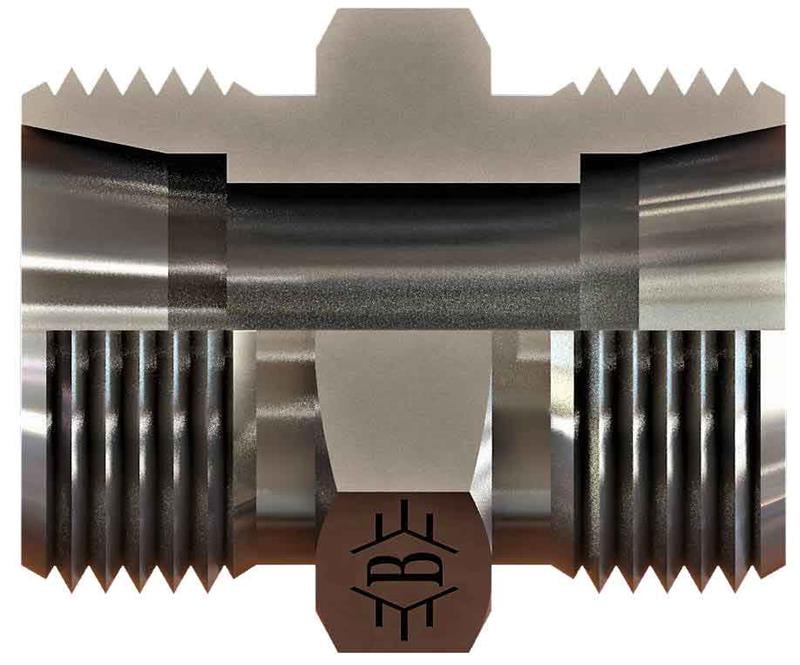

OLC SB-0808-MMN-L: M14x1,5 ölçüsünde metrik ara nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik ara nipel ne için kullanılır?
SB-0808-MMN-L, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Aynı tip iki bağlantıyı uç uca eklemek için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.
Sık sorulan sorular
SB-0808-MMN-L için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
M14x1,5 dişi nasıl tanınır?
M14x1,5 ifadesindeki 14 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
Bu ürünün M14x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 M14X1,5, Diş Ölçüsü T2 M14X1,5, B 11, ØD1 6, ØD2 8, AA 14. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M14x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
