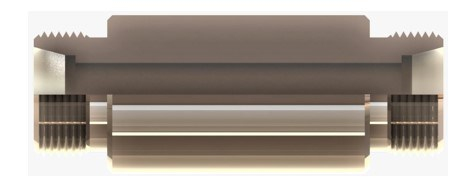

M14x1,5 6s Perde Geçişli Kaynaklık Nipel (SB-1406-MKPGN-S)

OLC SB-1406-MKPGN-S: M14x1,5 ölçüsünde metrik perde geçişli kaynaklık nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-1406-MKPGN-S ne işe yarar?

SB-1406-MKPGN-S, M14x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Depo, manifold ve kalın cidarlı borulara bağlantı noktası açmak için kullanılır. Makine şasesine sabit bağlantı noktası gerektiğinde tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 6 mm dış çaplı boru (S (ağır) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M14x1,5 metrik diştir: 14 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

Bağlantıda conta gerekir mi?

Bu ürünün M14x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

SB-1406-MKPGN-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 6 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Kaynak sonrası dişleri ve iç yüzeyi çapak ve cüruftan temizleyin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
