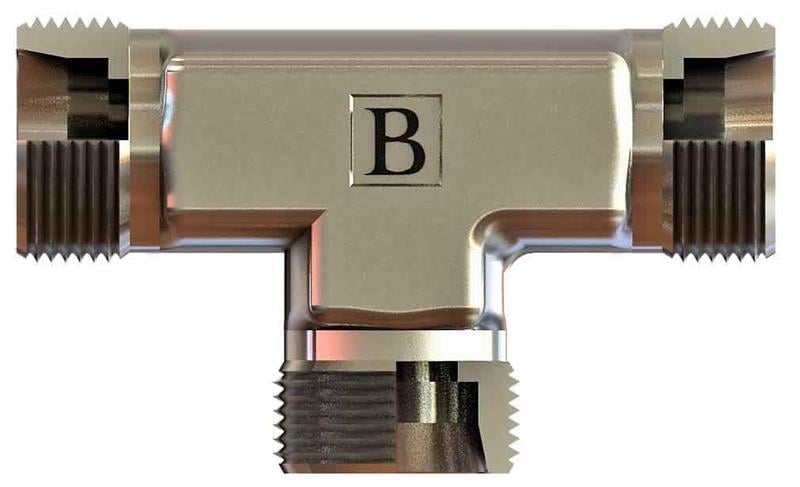

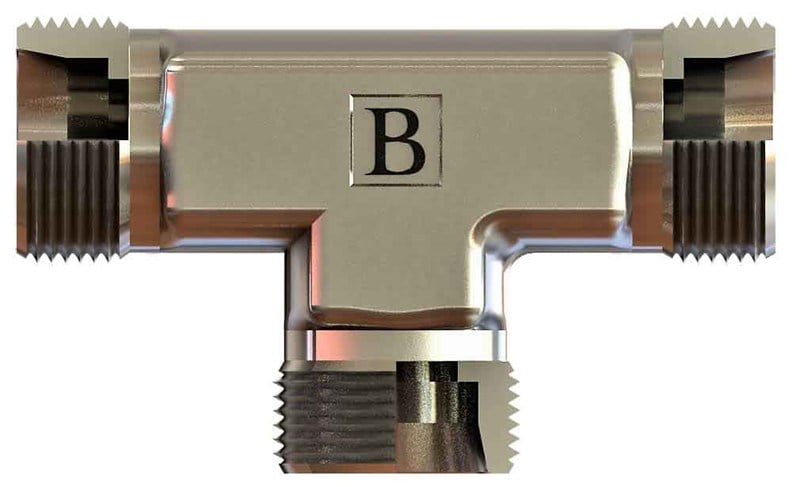

M14x1,5 6s Metrik T Rakor (SB-0606-MT-S)

OLC SB-0606-MT-S: M14x1,5 ölçüsünde metrik T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-0606-MT-S ne işe yarar?

SB-0606-MT-S, M14x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-0606-MT-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 6 mm dış çaplı boru (S (ağır) seri) kullanılır.

M14x1,5 ne anlama gelir?

M14x1,5 ifadesindeki 14 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-0606-MT-S sızdırmazlığı nasıl sağlanır?

Bu ürünün M14x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 6 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M14x1,5) ve bağlantı standardını montajdan önce kontrol edin.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
