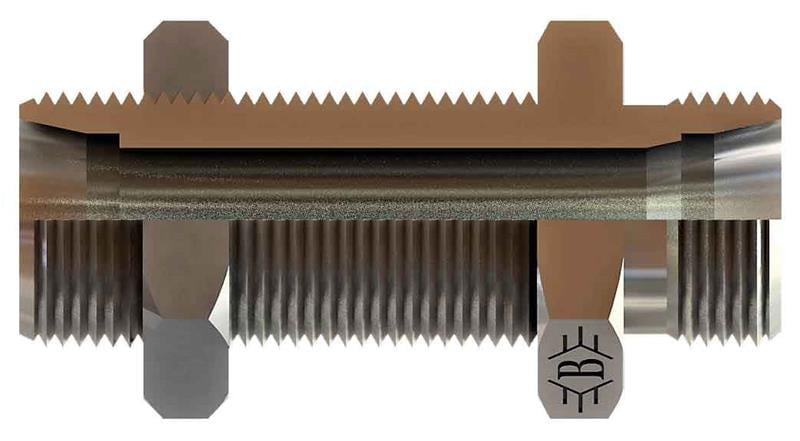

M14x1,5 6s Metrik Perde Geçiş Nipel (SB-0606-MPGN-S)

OLC SB-0606-MPGN-S: M14x1,5 ölçüsünde metrik perde geçiş nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-0606-MPGN-S ne işe yarar?

SB-0606-MPGN-S, M14x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.

Sık sorulan sorular

Perde geçiş rakoru nasıl monte edilir?

Duvara gövdenin geçeceği kadar delik açılır; gövde delikten geçirilir ve kontra somunla sıkılır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 6 mm dış çaplı boru (S (ağır) seri) kullanılır.

Bağlantıda conta gerekir mi?

M14x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 6 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
