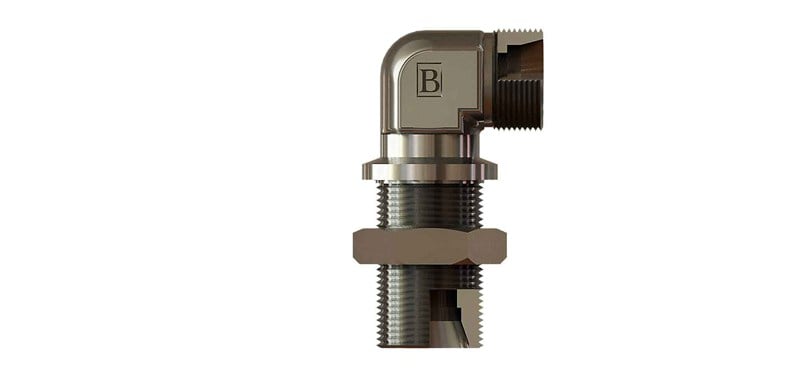

SB-0606-MPGD-S, M14x1,5 ölçüsünde OLC metrik perde geçiş dirseği ürünüdür. S (ağır) seri, 6 mm boru içindir.
Metrik perde geçiş dirseği ne için kullanılır?
SB-0606-MPGD-S, M14x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.
Sık sorulan sorular
Perde geçiş rakoru nasıl monte edilir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 6 mm dış çaplı boru (S (ağır) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M14x1,5: M harfi metrik dişi, 14 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-0606-MPGD-S ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M14X1,5, C 29, E 17, ØD1 16, ØD2 4, A1 6, A2 12, A21 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M14x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
