OLC SB-0606-MOT-S: M14x1,5 ölçüsünde metrik orta bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik orta bacak T rakor nerede kullanılır?

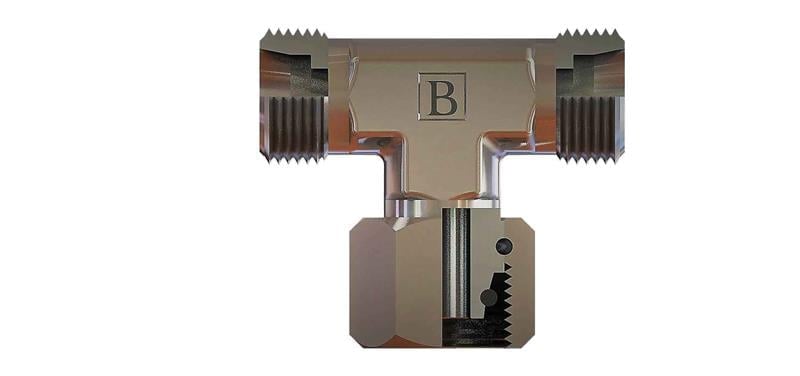

SB-0606-MOT-S, M14x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.
Sık sorulan sorular
SB-0606-MOT-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 6 mm dış çaplı boru (S (ağır) seri) kullanılır.
M14x1,5 ne anlama gelir?
M14x1,5: M harfi metrik dişi, 14 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-0606-MOT-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M14x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 6 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M14x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
