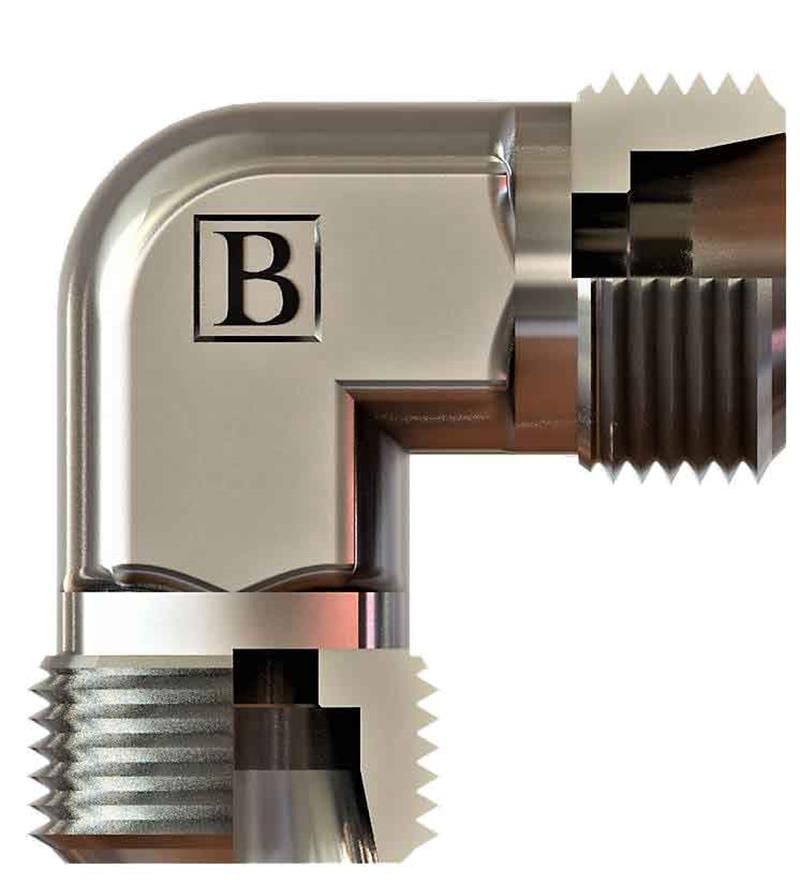

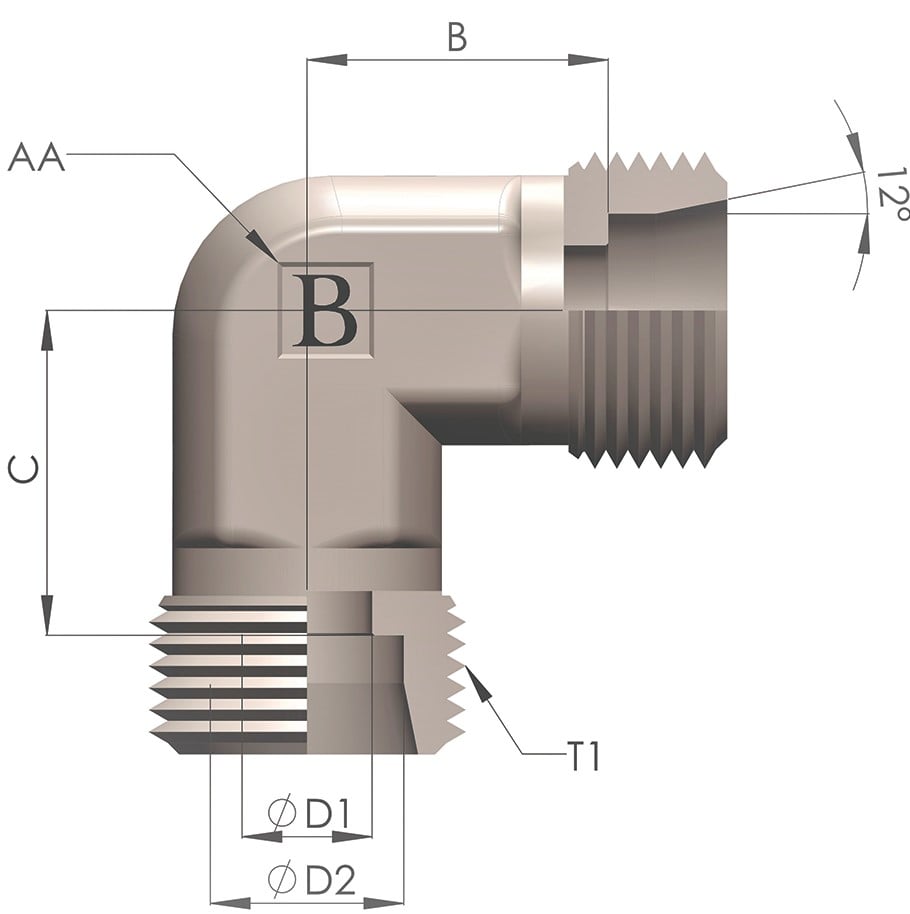

OLC SB-0606-MD-S: M14x1,5 ölçüsünde metrik dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik dirsek nerede kullanılır?
SB-0606-MD-S, M14x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
SB-0606-MD-S hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 6 mm dış çaplı boru (S (ağır) seri) kullanılır.
M14x1,5 ne anlama gelir?
M14x1,5: M harfi metrik dişi, 14 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-0606-MD-S sızdırmazlığı nasıl sağlanır?
M14x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 6 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
