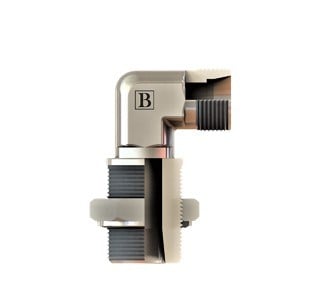

M12x1,5 M14x1,5 8l Metrik Perde Geçiş Orantılı Dirsek (SB-1208-PGD)

SB-1208-PGD, M12x1,5 ölçüsünde OLC metrik perde geçiş orantılı dirsek ürünüdür.

Metrik perde geçiş orantılı dirsek nerede kullanılır?

SB-1208-PGD, M12x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

Perde geçiş için delik ölçüsü nasıl belirlenir?

Duvara gövdenin geçeceği kadar delik açılır; gövde delikten geçirilir ve kontra somunla sıkılır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.

SB-1208-PGD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M12x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 8 mm dış çaplı boru kullanılır.

Diş ölçüsü nasıl okunur?

M12x1,5: M harfi metrik dişi, 12 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

M12x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
