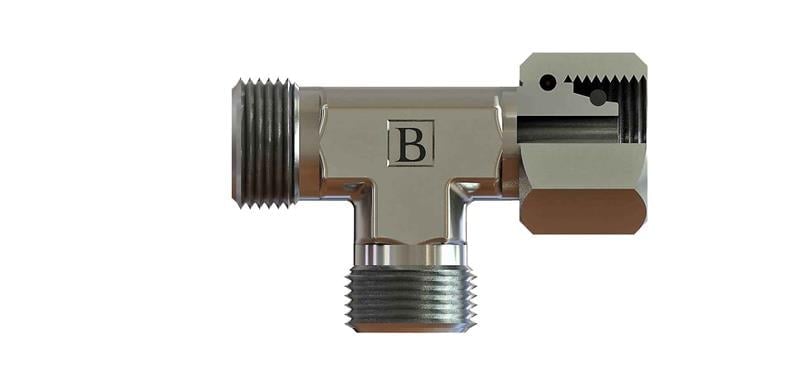

M12x1,5 6l Metrik Yan Bacak T Rakor (SB-0606-MYT-L)

SB-0606-MYT-L, M12x1,5 ölçüsünde OLC metrik yan bacak T rakor ürünüdür. L (hafif) seri, 6 mm boru içindir.

Metrik yan bacak T rakor nerede kullanılır?

SB-0606-MYT-L, M12x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-0606-MYT-L hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M12x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 6 mm dış çaplı boru (L (hafif) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M12x1,5 metrik diştir: 12 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

SB-0606-MYT-L sızdırmazlığı nasıl sağlanır?

M12x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 6 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M12x1,5) ve bağlantı standardını montajdan önce kontrol edin.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
