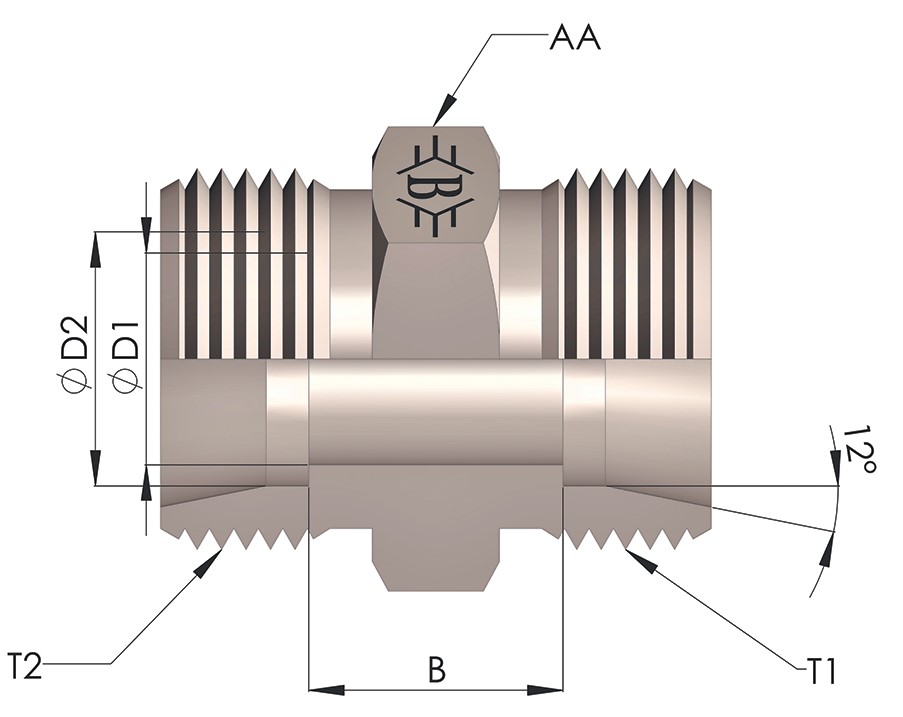

SB-0606-MMN-L, M12x1,5 - M12x1,4 ölçülerinde OLC metrik ara nipel ürünüdür. L (hafif) seri, 6 mm boru içindir.
Metrik ara nipel nerede kullanılır?
SB-0606-MMN-L, M12x1,5 ile M12x1,4 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Aynı tip iki bağlantıyı uç uca eklemek için kullanılır. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.
Sık sorulan sorular
SB-0606-MMN-L için karşı parça nasıl seçilir?
Bu ürünün bir ucu M12x1,5, diğer ucu M12x1,4 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 6 mm dış çaplı boru (L (hafif) seri) kullanılır.
M12x1,4 dişi nasıl tanınır?
M12x1,4 ifadesindeki 12 dişin mm cinsinden dış çapını, 1,4 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-0606-MMN-L sızdırmazlığı nasıl sağlanır?
M12x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-0606-MMN-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 6 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
