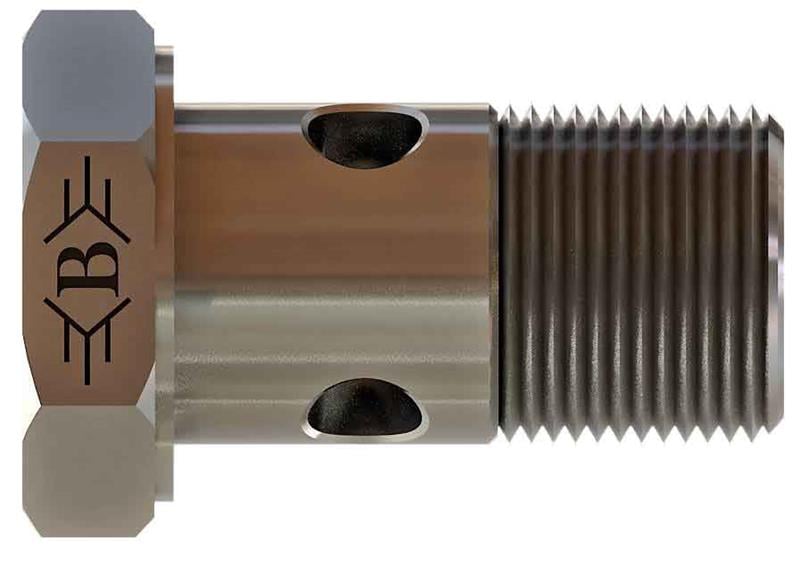

M10x1 20mm Metrik Civata Rakoru (SB-1010-MCR)

OLC SB-1010-MCR: M10x1 ölçüsünde metrik cıvata rakoru. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik cıvata rakoru ne için kullanılır?

SB-1010-MCR, M10x1 dişli halka rakor cıvatasıdır; ortası delik olduğu için akışkan cıvatanın içinden halkaya geçer. Halka rakoru porta bağlamak ve sıkıştırmak için kullanılır. Halka rakorla ve iki sızdırmazlık puluyla birlikte kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M10x1 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

M10x1 dişi nasıl tanınır?

M10x1 ifadesindeki 10 dişin mm cinsinden dış çapını, 1 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

SB-1010-MCR teknik ölçüleri

Tabloya göre Diş Ölçüsü M10X1, C 20, D 14, ØD1 5,5, AA 14. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Halka cıvatasını aşırı sıkmayın; pullar ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
