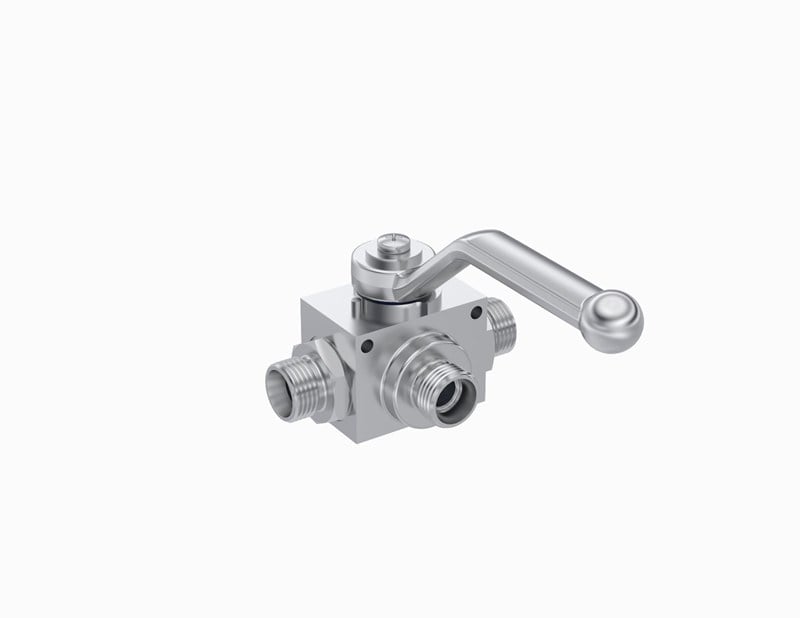

KV3L-10-10L, 10 gövde (DN10), Ø10 mm hafif seri (10L) metrik boru bağlantılı 3 yollu L tipi hidrolik küresel vanadır. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Çalışma basıncı en fazla 500 bar'dır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.
10 gövde 3 yollu L tipi küresel vana nerede kullanılır?
Tek pompa ile iki farklı silindiri veya ataşmanı sırayla beslemek için kullanılır. Örneğin traktörde ön yükleyici ile arka ekipman, ünitede iki ayrı pres ya da iki farklı hat arasında seçim. DN10 gövde; pilot ve kumanda hatları, manometre bağlantıları ve küçük ünitelerin çıkışları gibi düşük debili hatlar içindir. Hafif seri metrik boru bağlantısı (ISO 8434-1) sayesinde çelik boru araya rakor koymadan vanaya bağlanır.
Sık sorulan sorular
L tipi 3 yollu vana akışı nasıl yönlendirir?
L tipi vananın bilyesinde L şeklinde (90° dönen) bir kanal vardır. Bu kanal girişi aynı anda yalnızca bir çıkışa bağlar; kol çevrildiğinde akış diğer çıkışa geçer. Yani iki hattı aynı anda beslemez, ikisinden birini seçer. İki tüketiciyi sırayla çalıştırmak istediğiniz devreler için uygundur.
Ø10 mm hafif seri (10L) bağlantı ne demek?
10L, dış çapı 10 mm olan çelik boruya bağlanan hafif seri metrik bağlantıdır; somun dişi M16x1,5. 24° konik kesme halkalı sistemdir (ISO 8434-1 / DIN 2353). Boru dik kesilip çapağı alınır ve dayanağa kadar itildikten sonra somun sıkılır.
Hidrolik küresel vana nasıl çalışır?
Vananın içinde delikli bir bilye bulunur. Kol çeyrek tur çevrildiğinde bilye de döner; delik hatla aynı hizadaysa yağ geçer, değilse hat kapanır. Bilye iki yatağın arasında sıkışarak sızdırmazlık sağlar. Oleocon KV serisinde bilye sert krom kaplı çelikten, yataklar Delrin (POM) malzemeden yapılır.
Montaj sırasında nelere dikkat edilmelidir?
Bağlantı yüzeylerini temizleyin; devreye giren kir önce vananın bilyesini ve yataklarını çizer. Hortum veya borunun ağırlığını ve gerilmesini vana taşımamalıdır; gerekirse hattı kelepçe ile destekleyin. Parçaların hizalı ve tam oturmuş olduğundan emin olun. Kolun tam dönebileceği boşluğu montaj sırasında bırakın.
3 yollu vanada giriş portu hangisidir?
3 yollu vanalarda akış girişten çıkışlara yönlendirilir; hangi portun giriş olduğu ürünün teknik çizimindeki port yerleşimine göre belirlenir. Montajdan önce kolun her konumunda hangi yolların açık olduğunu kontrol edin; yanlış porta bağlanan hat beklenmedik bir silindirin hareket etmesine yol açabilir.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 500 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Vanayı basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
- Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
