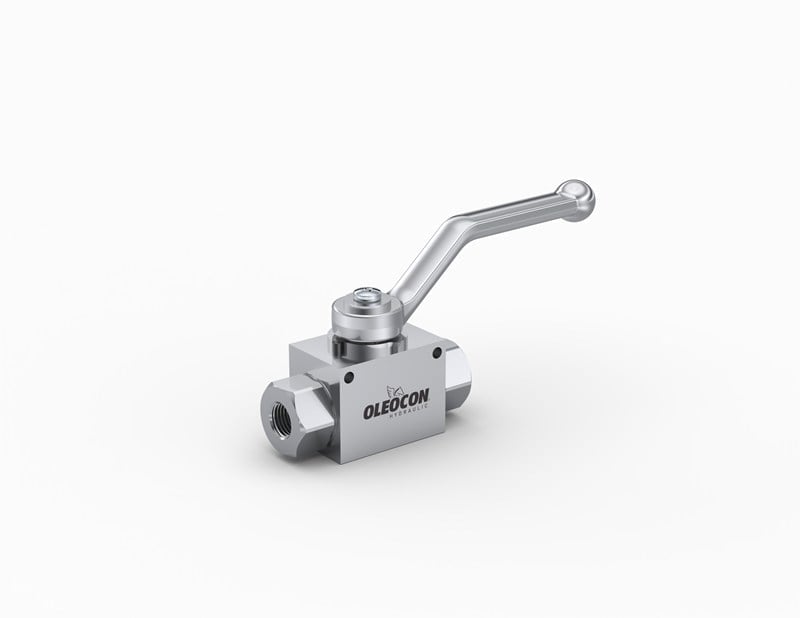

KV2-25-NPT112, 25 gövde (DN25), 1 1/2" NPT dişi bağlantılı 2 yollu hidrolik küresel vanadır. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Çalışma basıncı en fazla 350 bar'dır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.
25 gövde 2 yollu küresel vana nerede kullanılır?
Hidrolik ünitelerde bakım sırasında hattı kapatmak, manometre ve akümülatör hatlarını devreden ayırmak, iş makinesi ve tarım ekipmanlarında ataşman hattını kesmek için kullanılır. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
2 yollu küresel vana akışı daraltır mı?
Hayır. Vana tam açıkken bilyenin içindeki delik hatla aynı hizaya gelir ve yağ neredeyse düz bir borudan geçer gibi akar. Katalogda da belirtildiği gibi hacimsel iç yapı akışın hızlı ve düzgün olmasını sağlar, kavitasyonu önler. Bu yüzden basınç kaybı çok düşüktür; DN25 gövde, aynı anma çapındaki hat ile birlikte kullanılabilir.
1 1/2" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
"Anma çapı" (DN) ne anlama gelir?
Anma çapı (DN), vananın iç geçiş kesitinin yaklaşık çapıdır; DN25 yaklaşık 25 mm geçiş anlamına gelir. Vana seçerken bağlanacak hortum veya borunun iç çapıyla uyumlu DN seçilmelidir. Vana hattan dar seçilirse gereksiz basınç kaybı olur, çok büyük seçilirse maliyet ve ağırlık artar.
Hangi akışkanlarla kullanılabilir?
Standart NBR conta mineral bazlı hidrolik yağlar içindir. Daha yüksek sıcaklık veya bazı sentetik akışkanlar için FKM, su bazlı akışkanlar için EPDM conta seçeneği vardır. EPDM conta mineral yağla uyumlu değildir; akışkanınız farklıysa sipariş öncesi bize danışın.
Vana kolu kırılır veya kaybolursa ne yapılır?
Kol vananın tek kumanda elemanıdır; kolsuz vana güvenli şekilde açılıp kapatılamaz ve pense gibi aletlerle çevirmek mili zedeler. Oleocon küresel vanaları için yedek vana kolları ayrıca satılmaktadır. Sipariş verirken vananın gövde ölçüsünü (DN25) belirtmeniz yeterlidir.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 350 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Vanayı debi ayarı için yarı açık bırakmayın; tam açık veya tam kapalı kullanın.
- Conta malzemesinin (NBR, FKM veya EPDM) kullandığınız akışkan ve sıcaklıkla uyumlu olduğunu kontrol edin.
