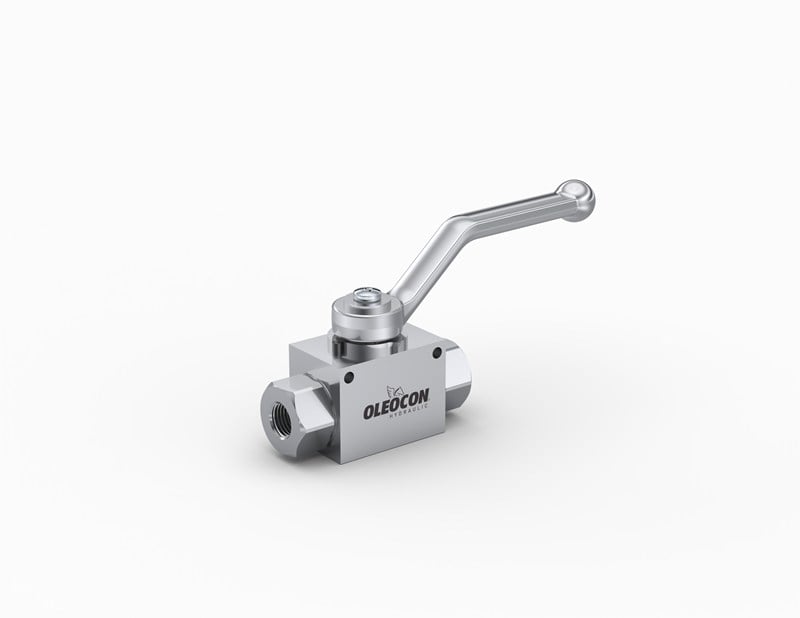

Oleocon KV2-25-NPT114, hidrolik devrelerde hattı açıp kapatmak için kullanılan 2 yollu küresel vanadır. DN25 gövdeli ve 1 1/4" NPT dişi bağlantılıdır; en fazla 350 bar çalışma basıncına uygundur. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Gövdesi yüksek mukavemetli çelikten, Zn-Fe (Cr III) kaplamalıdır; bilyesi sert krom kaplı çelik, yatakları Delrin (POM), contası NBR'dir.
25 gövde 2 yollu küresel vana nerede kullanılır?
Açma-kapama gereken her hidrolik hatta kullanılır: ünite çıkışları, silindir besleme hatları, akümülatör izolasyonu, test ve ölçüm noktaları ile ataşman hortumlarının kapatılması. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
Kol hangi konumdayken vana açıktır?
2 yollu küresel vanada kol boru hattına paralelken vana açık, hatta dik (90°) konuma çevrildiğinde kapalıdır. Kol dörtte bir tur döner; bu sayede vananın açık mı kapalı mı olduğu uzaktan bile görülür. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir.
1 1/4" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
Hidrolik küresel vana nasıl çalışır?
Vananın içinde delikli bir bilye bulunur. Kol çeyrek tur çevrildiğinde bilye de döner; delik hatla aynı hizadaysa yağ geçer, değilse hat kapanır. Bilye iki yatağın arasında sıkışarak sızdırmazlık sağlar. Oleocon KV serisinde bilye sert krom kaplı çelikten, yataklar Delrin (POM) malzemeden yapılır.
Hangi sıcaklık aralığında kullanılabilir?
Standart seri NBR conta ile -20°C ile +100°C arasında çalışır; daha yüksek sıcaklık için FKM conta seçeneği vardır. Katalog uyarısına göre çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunulmamalıdır.
Küresel vananın bakımı nasıl yapılır?
Küresel vana az bakım ister. Uzun süre hiç çevrilmeyen vanaları bakım dönemlerinde birkaç kez açıp kapatın ki bilye yataklara yapışmasın. Kolun zorlanması, kapalıyken sızdırma veya gövdeden kaçak, yatak veya conta değişimi gerektiğini gösterir. Yağ temizliği vananın ömrünü doğrudan belirler.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 350 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Vanayı basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Vanayı debi ayarı için yarı açık bırakmayın; tam açık veya tam kapalı kullanın.
