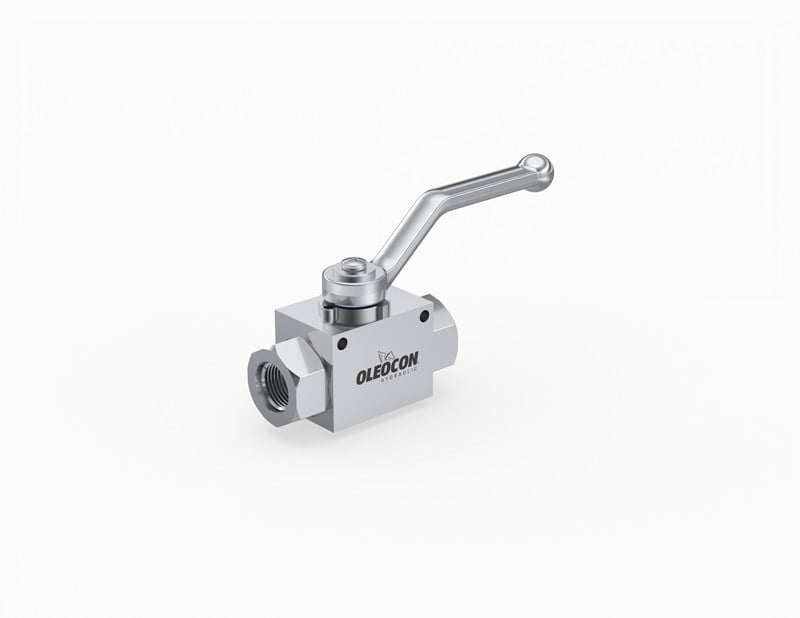

Kv 2 Yollu 20 Göv. 1 1/16 Un Diş (KV2-20-SAE12)

KV2-20-SAE12, 20 gövde (DN20), 1 1/16-12 UN O-ringli SAE port bağlantılı 2 yollu hidrolik küresel vanadır. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Çalışma basıncı en fazla 400 bar'dır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.

20 gövde 2 yollu küresel vana nerede kullanılır?

Açma-kapama gereken her hidrolik hatta kullanılır: ünite çıkışları, silindir besleme hatları, akümülatör izolasyonu, test ve ölçüm noktaları ile ataşman hortumlarının kapatılması. DN20 gövde; yüksek debili ana hatlar, büyük silindir besleme ve dönüş hatları içindir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.

Sık sorulan sorular

2 yollu küresel vana akışı daraltır mı?

Hayır. Vana tam açıkken bilyenin içindeki delik hatla aynı hizaya gelir ve yağ neredeyse düz bir borudan geçer gibi akar. Katalogda da belirtildiği gibi hacimsel iç yapı akışın hızlı ve düzgün olmasını sağlar, kavitasyonu önler. Bu yüzden basınç kaybı çok düşüktür; DN20 gövde, aynı anma çapındaki hat ile birlikte kullanılabilir.

1 1/16-12 UN O-ringli SAE port nedir?

Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.

Vana açık veya kapalı konumda kilitlenebilir mi?

Evet. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir. Bakım sırasında bir hattın yanlışlıkla açılmasını veya çalışan bir hattın kazayla kapatılmasını önlemek için bu özellik önemlidir.

Hangi sıcaklık aralığında kullanılabilir?

Standart seri NBR conta ile -20°C ile +100°C arasında çalışır; daha yüksek sıcaklık için FKM conta seçeneği vardır. Katalog uyarısına göre çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunulmamalıdır.

Montaj sırasında nelere dikkat edilmelidir?

Bağlantı yüzeylerini temizleyin; devreye giren kir önce vananın bilyesini ve yataklarını çizer. Hortum veya borunun ağırlığını ve gerilmesini vana taşımamalıdır; gerekirse hattı kelepçe ile destekleyin. Parçaların hizalı ve tam oturmuş olduğundan emin olun. Kolun tam dönebileceği boşluğu montaj sırasında bırakın.

Kullanırken dikkat edilmesi gerekenler

• Bu vananın çalışma basıncı en fazla 400 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
• Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
• Parçaların hizalı ve tam oturmuş olduğundan emin olun; vana hortum veya boru yükünü taşımamalıdır.
• Conta malzemesinin (NBR, FKM veya EPDM) kullandığınız akışkan ve sıcaklıkla uyumlu olduğunu kontrol edin.
