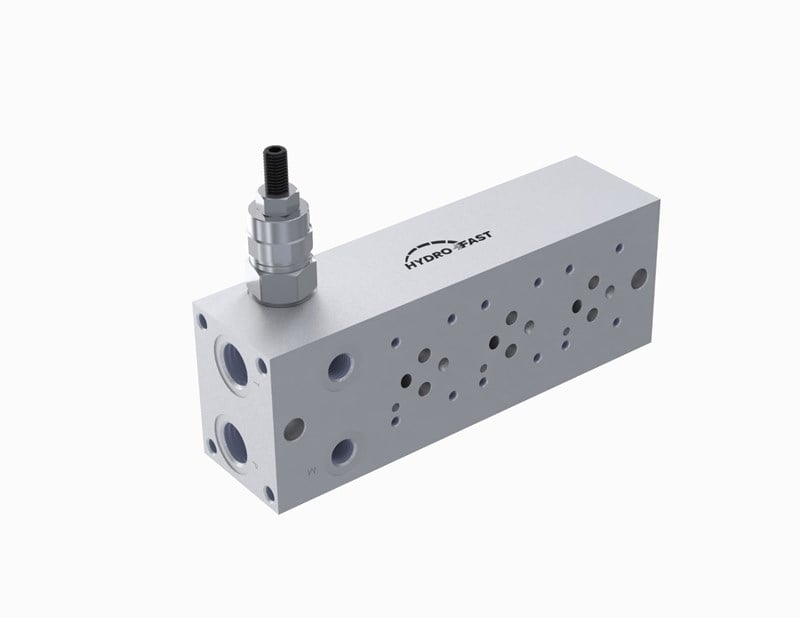

Hydro Fast Ng06 Üçlü Paralel Emniyetli Pleyt (HF-NG06-3PE)

Hydro Fast NG06 üçlü paralel emniyetli pleyt ile NG06 valfler boru bağlantısı olmadan tek bir blok üzerinde toplanır. Hydro Fast, Horizon Endüstri'nin markasıdır.

Teknik özellikler

Bağlantı yüzeyi bilgisi ISO 4401-03 standardına göredir.

Nerelerde kullanılır?

Paralel bağlantılı pleytlerde her istasyon pompa (P) ve tank (T) hattına ortak bağlanır; her valf kendi silindirini bağımsız kumanda eder. Valfler doğrudan pleyt yüzeyine bağlandığı için boru bağlantısı azalır.

Sık sorulan sorular

Valfler aynı anda çalışabilir mi?

Bu pleytte 3 istasyon pompa (P) ve tank (T) hattına paralel bağlıdır. Her valf kendi A ve B portundaki silindiri ya da motoru bağımsız olarak kumanda eder.

Emniyet valfi ne işe yarar?

Pleyt üzerindeki emniyet valfi, sistem basıncı ayar değerine ulaştığında yağı tanka göndererek basıncı sınırlar. Ayar, manometre bağlıyken ve sistemin en zayıf elemanına göre yapılmalıdır.

Silindir hortumları nereye bağlanır?

Her istasyonda valfin A ve B çıkışları pleyt gövdesindeki iş portlarına taşınır; 3 istasyonda toplam 6 iş portu bulunur. Pompa hattı P, tank dönüşü T portuna bağlanır; silindir ya da motor hortumları A ve B portlarına gelir.

Neden boru yerine pleyt?

3 valf için ayrı ayrı boru ve rakor çekmek yerine tüm bağlantılar tek blok içinde yapılır. Bu, kaçak noktalarını azaltır, montajı hızlandırır ve hidrolik ünitede yer kazandırır.

Kullanırken dikkat edilmesi gerekenler

• P ve T portlarını karıştırmayın; T hattına basınçlı yağ vermeyin.
• Valfleri bağlamadan önce bağlantı yüzeyini ve O-ring yuvalarını temizleyin.
• Port tapalarını montaja kadar yerinde tutun.
• Bağlantı cıvatalarını valf üreticisinin torkuyla sıkın.
