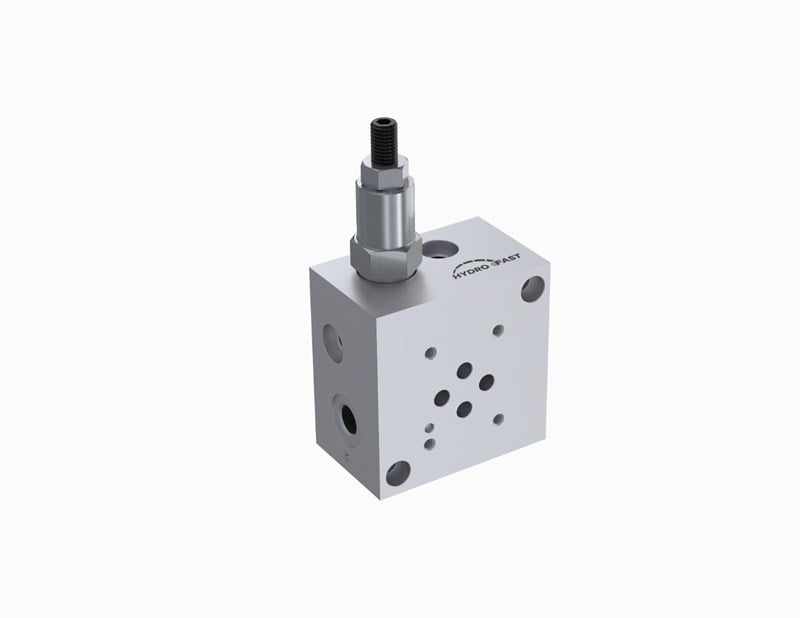

Hydro Fast Ng06 Tekli Emniyetli Pleyt (HF-NG06-1PE)

Hydro Fast NG06 tekli emniyetli pleyt, tek bir NG06 (CETOP 3) valfin bağlandığı, basınç emniyet valfli bir valf pleytidir. Hydro Fast, Horizon Endüstri'nin markasıdır.

Teknik özellikler

Bağlantı yüzeyi bilgisi ISO 4401-03 standardına göredir.

Nerelerde kullanılır?

Valf pleytleri, hidrolik güç ünitelerinde yön kontrol valflerinin tek bir blok üzerinde toplanması için kullanılır. Valfler doğrudan pleyt yüzeyine bağlandığı için boru bağlantısı azalır.

Sık sorulan sorular

Hangi valfler takılır?

NG06, ISO 4401-03 (CETOP 3) standart valf bağlantı yüzeyini ifade eder. Bu yüzeye sahip yön kontrol (solenoid) valfleri ve ara plaka valfleri doğrudan pleyte bağlanır.

Emniyet valfi ne işe yarar?

Pleyt üzerindeki emniyet valfi, sistem basıncı ayar değerine ulaştığında yağı tanka göndererek basıncı sınırlar. Ayar, manometre bağlıyken ve sistemin en zayıf elemanına göre yapılmalıdır.

Silindir hortumları nereye bağlanır?

Her istasyonda valfin A ve B çıkışları pleyt gövdesindeki iş portlarına taşınır; 1 istasyonda toplam 2 iş portu bulunur. Pompa hattı P, tank dönüşü T portuna bağlanır; silindir ya da motor hortumları A ve B portlarına gelir.

NG06 valfin cıvata ölçüsü nedir?

ISO 4401-03 bağlantı yüzeyinde valf, dört adet M5 cıvatayla pleyte sabitlenir. P, T, A ve B portları arasındaki sızdırmazlık valf altındaki O-ringlerle sağlanır.

Kullanırken dikkat edilmesi gerekenler

• Emniyet valfini manometre bağlıyken ayarlayın.
• Boş istasyonları körleme kapağıyla kapatın.
• P ve T portlarını karıştırmayın; T hattına basınçlı yağ vermeyin.
• Bağlantı cıvatalarını valf üreticisinin torkuyla sıkın.
