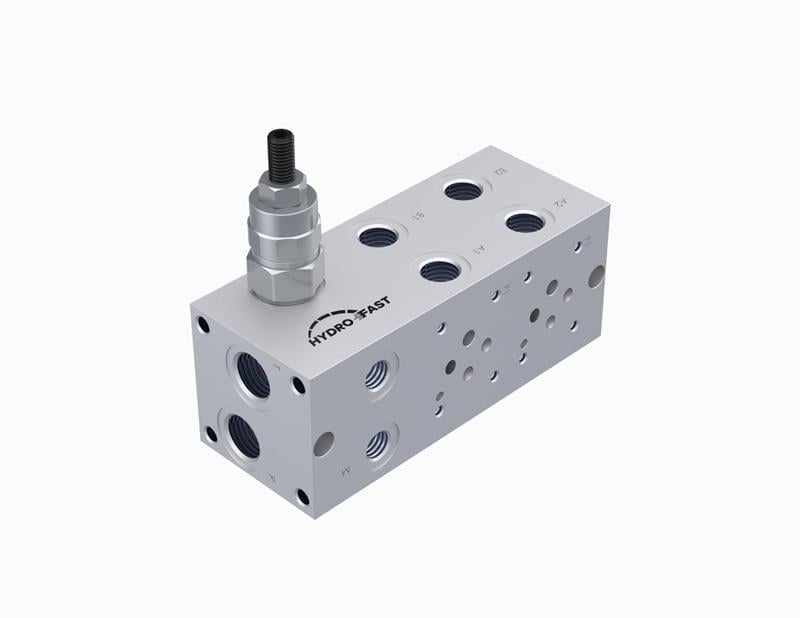

Hydro Fast Ng06 İkili Paralel Emniyetli Pleyt (HF-NG06-2PE)

İki istasyonlu NG06 hidrolik blok: Hydro Fast NG06 ikili paralel emniyetli pleyt. Bağlantı yüzeyi ISO 4401-03 standardındadır.

Teknik özellikler

Bağlantı yüzeyi bilgisi ISO 4401-03 standardına göredir.

Valf pleyti ne işe yarar?

Valf pleytleri, hidrolik güç ünitelerinde yön kontrol valflerinin tek bir blok üzerinde toplanması için kullanılır. Pleyt üzerindeki emniyet valfi sistem basıncını sınırlar.

Sık sorulan sorular

NG06 ne demek?

NG06, ISO 4401-03 (CETOP 3) standart valf bağlantı yüzeyini ifade eder. Bu yüzeye sahip yön kontrol (solenoid) valfleri ve ara plaka valfleri doğrudan pleyte bağlanır.

Paralel bağlantı ne demek?

Bu pleytte 2 istasyon pompa (P) ve tank (T) hattına paralel bağlıdır. Her valf kendi A ve B portundaki silindiri ya da motoru bağımsız olarak kumanda eder.

Pleyt kullanmanın avantajı nedir?

2 valf için ayrı ayrı boru ve rakor çekmek yerine tüm bağlantılar tek blok içinde yapılır. Bu, kaçak noktalarını azaltır, montajı hızlandırır ve hidrolik ünitede yer kazandırır.

Boş kalan istasyon ne yapılır?

Kullanılmayan istasyon NG06 körleme kapağıyla kapatılır. İstasyon sayısı pleytin gövdesine bağlıdır; daha fazla valf için daha çok istasyonlu pleyt seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Valf altındaki O-ringlerin yuvasına oturduğunu kontrol edin.
• P ve T portlarını karıştırmayın; T hattına basınçlı yağ vermeyin.
• Bağlantı cıvatalarını valf üreticisinin torkuyla sıkın.
• Emniyet valfini manometre bağlıyken ayarlayın.
