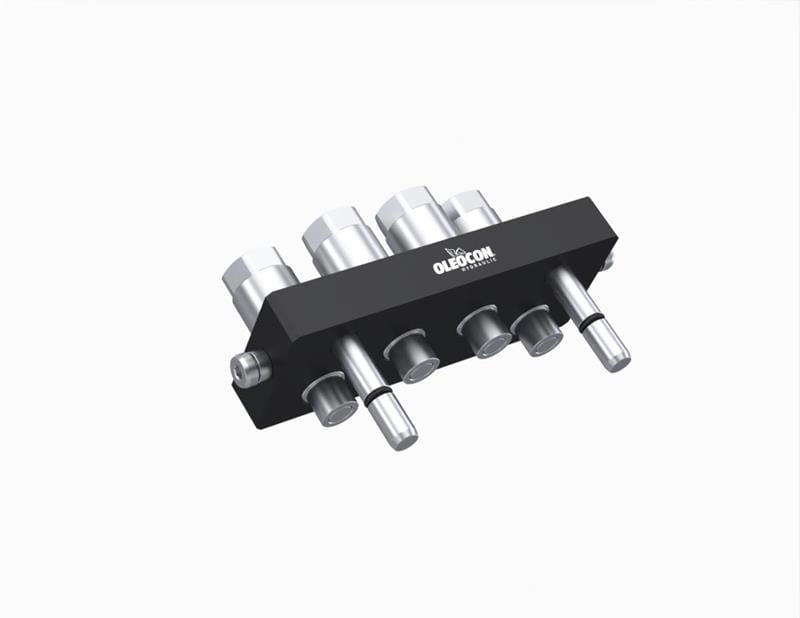

4 hidrolik hattı tek hareketle bağlamak için kullanılan H4P-4-OPM, H4P serisinin erkek (hareketli) plakasıdır. Plakada 4 adet 10 gövde (13/16"-16 UN erkek (hareketli) ORFS) bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster PS06 ile uyumludur.
4 hatlı H4P çoklu bağlantı nerede kullanılır?
Dört hatlı yapısıyla iki fonksiyonlu traktör ön yükleyicilerinin (kaldırma ve kepçe devirme) standart bağlantısıdır. Mini damperlerin ataşmanlarında, kar küreme ve yol süpürge ekipmanlarında ve kamyon üstü vinçlerde de kullanılır. Hat bağlantıları erkek ORFS (O-ringli alın sızdırmazlık, ISO 8434-3) uçludur; O-ringli ORFS somunlu hortumlar doğrudan takılır.
Sık sorulan sorular
H4P-4-OPM hangi parçayla birleşir?
Aynı seriden (H4P) ve aynı hat düzenine sahip dişi çoklu bağlantı plakasıyla birleşir; örneğin H4P-4-OPF. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster PS06 ile uyumlu olacak şekilde üretilir.
"Hareketli" taraf ne demek?
Hareketli taraf, ataşman veya ekipman hortumlarının ucundaki, takılıp çıkarılan plakadır. Sabit taraf ise makineye cıvatayla bağlanan karşı plakadır. Bu üründe erkek plaka hareketli taraftır; ekipman değişirken bu plaka makineden ayrılır.
ORFS bağlantı nedir, neden tercih edilir?
ORFS (O-Ring Face Seal), sızdırmazlığı alındaki O-ring ile sağlayan bağlantıdır (ISO 8434-3). Titreşimli ve yüksek basınçlı hatlarda metal-metal konik bağlantılara göre daha iyi sızdırmazlık verir; bu yüzden hasat makinelerinde yaygındır. O-ring her sökme-takmada kontrol edilmeli, hasarlıysa değiştirilmelidir.
Çoklu bağlantı nasıl çalışır?
Çoklu bağlantı, birden fazla hızlı bağlantı kaplinini tek bir plakada toplar. Hareketli plaka sabit plakaya yaklaştırılıp kol çevrildiğinde, kolun mekanizması iki plakayı birbirine çeker ve tüm kaplinler aynı anda bağlanır. Ayırırken kol ters yönde çevrilir ve bütün hatlar birlikte ayrılır. Kaplinler düz alınlı olduğu için ayırmada yağ kaybı çok azdır.
Düz alınlı (flat face) kaplinlerin faydası nedir?
Çoklu bağlantıdaki kaplinlerin valfleri düz alınlıdır. Ön yüzde kir tutacak boşluk olmadığı için bağlamadan önce tek hareketle silinebilir; ayırmada neredeyse yağ damlamaz ve bağlarken sisteme hava ya da kir girmez. Tarla ve şantiye gibi tozlu ortamlarda bu, pompa ve valflerin ömrünü doğrudan uzatır.
Hortumlar plakaya nasıl bağlanmalıdır?
Hortumlar plakaya burulmadan ve gergin kalmadan bağlanmalıdır; ataşman hareket ettiğinde hortumlar plakayı çekmemelidir. Her hortumu hangi fonksiyona ait olduğunu gösterecek şekilde etiketleyin veya renkli halka kullanın. Rakorları sıkarken plakayı veya kaplin gövdesini karşılayın, kaplini zorlamayın.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Devrede akış ve/veya basınç varken bağlantı yapmayın veya bağlantıyı ayırmayın.
- Kullanılan akışkanın conta malzemesi ve gövde malzemesiyle uyumlu olduğundan emin olun.
- Bağlamadan önce plaka yüzeylerini ve kaplinleri temizleyin; kolun emniyet kilidine tam oturduğunu kontrol edin.
