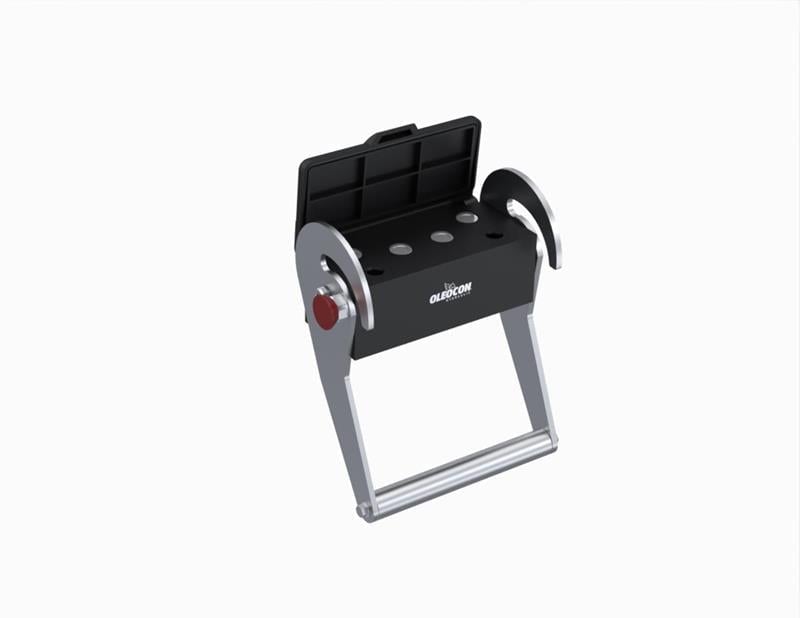

4 hidrolik hattı tek hareketle bağlamak için kullanılan H4P-4-LYF, H4P serisinin dişi (sabit) plakasıdır. Plakada 4 adet 10 gövde (M22x1,5(15L)) bulunur. ISO 10 sınıfındaki seri 250 bar basınç ve -20 / +100 °C sıcaklık için tasarlanmıştır; Faster PS06 ile uyumludur.
4 hatlı H4P çoklu bağlantı nerede kullanılır?
İki çift etkili fonksiyonu tek hareketle bağlar. Traktör ön yükleyicisi, mini damper ataşmanları, belediye araçlarının kar küreme ve süpürge ekipmanları tipik kullanım yerleridir. Hat bağlantıları metrik 24° konik (ISO 8434-1) borulu bağlantıdır; çelik boru veya metrik hortum rakoru doğrudan bağlanır.
Sık sorulan sorular
H4P-4-LYF hangi parçayla birleşir?
Aynı seriden (H4P) ve aynı hat düzenine sahip erkek çoklu bağlantı plakasıyla birleşir; örneğin H4P-4-LYM. Hat sayısı ve gövde ölçüleri aynı olmalıdır; arka taraftaki bağlantı dişleri farklı olabilir. Seri, Faster PS06 ile uyumlu olacak şekilde üretilir.
"Sabit" taraf ne demek?
Sabit taraf, makineye (örneğin traktörün ön yükleyici kulesine veya ana gövdeye) cıvatayla sabitlenen plakadır ve kilitleme kolu genellikle bu taraftadır. Hareketli taraf ise ataşman veya ekipmanın hortumlarının ucundadır ve takılıp çıkarılır. Bu üründe dişi plaka sabit taraftır.
Metrik borulu bağlantıya hortum mu boru mu bağlanır?
Metrik 24° konik (ISO 8434-1) bağlantıya hem kesme halkalı çelik boru hem de aynı ölçüde metrik somunlu hortum rakoru bağlanabilir. Borunun ucu dik kesilip çapağı alınmalı, somun önerilen tur kadar sıkılmalıdır. Makine tarafında boru, ataşman tarafında hortum kullanımı yaygındır.
Çalışma basıncı ve sıcaklığı nedir?
Seri 250 bar çalışma basıncı ve -20°C ile +100°C akışkan sıcaklığı için tasarlanmıştır. Standart contalar NBR ve PU'dur; farklı akışkan veya sıcaklık için FKM ve EPDM seçenekleri vardır. Devredeki sıcaklık 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Kullanılan portun izin verilen en yüksek basıncını ayrıca kontrol edin.
Çoklu bağlantı hangi makinelerde kullanılır?
En yaygın kullanım traktör ön yükleyicileridir (iki fonksiyon için 4 hat, üç fonksiyon için 6 ve üzeri hat). Bunun yanında biçerdöver tablaları, mini damperler, kompakt ve yıkım ekskavatörleri, kar küreme ve yol süpürge ekipmanları, kamyon üstü vinçler, çöp kamyonları ve orman makinelerinde kullanılır.
Bağlarken nelere dikkat edilmelidir?
Önce iki plakanın alın yüzeylerini ve kaplinleri temizleyin. Pompanın durduğundan ve hatta akış olmadığından emin olun. Plakaları kılavuz pimleriyle hizalayıp kolu sonuna kadar çevirin ve emniyet kilidinin oturduğunu kontrol edin. Ayırdıktan sonra koruyucu kapakları takın veya hareketli plakayı park istasyonuna yerleştirin.
Kullanırken dikkat edilmesi gerekenler
- Seri 250 bar çalışma basıncı içindir; kullanılan portun ve hortumların basınç sınıfının bu değerle uyumlu olduğundan emin olun.
- Dişi kaplin tarafını bağlantısı kesilmiş durumdayken yüksek darbeli basınca maruz bırakmayın.
- Devre içindeki sıcaklık 80 °C (176 °F) üzerindeyken bağlantı yapmayın veya ayırmayın.
- Bağlamadan önce plaka yüzeylerini ve kaplinleri temizleyin; kolun emniyet kilidine tam oturduğunu kontrol edin.
