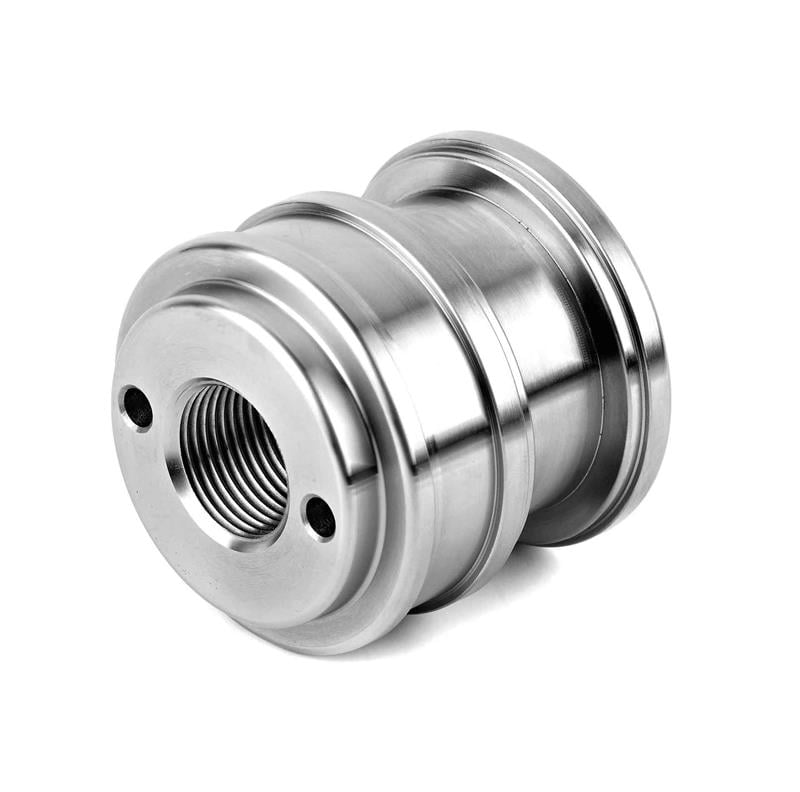

GDC-PV-Y70 (GDC), 70 mm çaplı tek yataklamalı vidalı pistondur. SAE 1040 / 1050 çelikten üretilir; çalışma basıncı 400 bar'dır.
70 tek yataklamalı vidalı piston nerede kullanılır?
İş makineleri, tarım ekipmanları, presler, damper ve kaldırma silindirleri gibi her tür hidrolik silindirde, borunun iç çapına uygun olarak kullanılır.
Sık sorulan sorular
Bu piston ile silindir ne kadar kuvvet üretir?
Kuvvet, basınç ile piston alanının çarpımıdır. 70 mm çaplı piston (alan yaklaşık 38,5 cm²) 200 bar'da yaklaşık 77 kN (7,8 ton) itme kuvveti üretir. Çekme kuvveti rot çapına göre bunun bir miktar altındadır.
Pistonda hangi sızdırmazlık elemanları kullanılır?
Tabloya göre bu pistonda kompakt set (70x58x20,5x4.20), yataklama (65x70x15), O-ring (29,75x3,53) kullanılır. Kompakt set, pistonun iki yönünde de sızdırmazlığı sağlayan; keçe, gerdirme ve destek/kılavuz halkalarından oluşan hazır piston keçe takımıdır. Yataklama bandı rotu merkezler ve yanal yükü taşır. O-ring, parçanın rot veya boruyla temas ettiği yüzeyde statik sızdırmazlığı sağlar. İlgili keçe takımı (GDC-PV-Y70K) ayrıca satılmaktadır.
GDC-PV-Y70 ölçüleri nelerdir?
Katalog ölçü tablosuna göre D = 70 mm, D1 = 30 mm, L = 65 mm, L1 = 30 mm, DİŞ = 27x2 olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Piston nasıl monte edilir?
Piston rot ucuna 27x2 dişle vidalanır ve gevşemeye karşı emniyete alınır. Rot ile piston arasındaki O-ring yenilenmelidir. Keçeler takılırken kesilmemesi için boru ağzı pahlı olmalı, piston boruya yağlanarak eksenden kaçırmadan sokulmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Vidalı pistonu gevşemeye karşı emniyete alın.
- Keçe değişiminde takımın tamamını yenileyin.
- Silindirin çalışma basıncı piston, boru ve keçelerin en düşük değerini aşmamalıdır.
