200 mm çaplı GDC-PV-Y200, tek yataklamalı vidalı piston olarak silindir borusunu iki odaya ayırır ve yağ basıncını rota aktarır. Bu çaptaki silindir 200 bar'da yaklaşık 628,3 kN itme kuvveti üretir.
200 tek yataklamalı vidalı piston nerede kullanılır?
İş makineleri, tarım ekipmanları, presler, damper ve kaldırma silindirleri gibi her tür hidrolik silindirde, borunun iç çapına uygun olarak kullanılır.
Sık sorulan sorular
Bu piston ile silindir ne kadar kuvvet üretir?
Kuvvet, basınç ile piston alanının çarpımıdır. 200 mm çaplı piston (alan yaklaşık 314,2 cm²) 200 bar'da yaklaşık 628,3 kN (64 ton) itme kuvveti üretir. Çekme kuvveti rot çapına göre bunun bir miktar altındadır.
Pistonda hangi sızdırmazlık elemanları kullanılır?

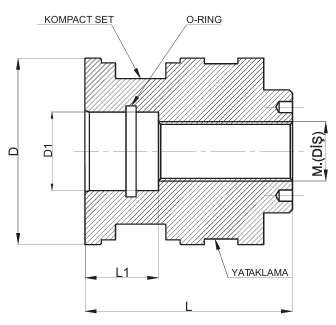

Tabloya göre bu pistonda kompakt set (200x175x25,40x12,70/1), yataklama (195x200x15), O-ring (80x5) kullanılır. Kompakt set, pistonun iki yönünde de sızdırmazlığı sağlayan; keçe, gerdirme ve destek/kılavuz halkalarından oluşan hazır piston keçe takımıdır. Yataklama bandı rotu merkezler ve yanal yükü taşır. O-ring, parçanın rot veya boruyla temas ettiği yüzeyde statik sızdırmazlığı sağlar. İlgili keçe takımı (GDC-PV-Y200K) ayrıca satılmaktadır.
Piston keçesi kaçırdığını nasıl anlarım?
Piston keçesi kaçırdığında yağ dışarı sızmaz, silindirin iki odası arasında geçer. Belirtileri: silindirin yük altında kendiliğinden kayması, hızın düşmesi ve kuvvetin azalmasıdır. Bir odaya basınç verip diğer portu açarak yağ gelip gelmediğine bakmak basit bir kontroldür.
Piston hangi basınçta çalışır?
SAE 1040 / 1050 çelik bu pistonun çalışma basıncı 400 bar, test basıncı 600 bar, çalışma sıcaklığı -30 °C / +105 °C'dir. Değerler standart sızdırmazlık elemanlarına göredir.
Kullanırken dikkat edilmesi gerekenler
- Rot ile piston arasındaki O-ringi her sökümde yenileyin.
- Vidalı pistonu gevşemeye karşı emniyete alın.
- Keçe değişiminde takımın tamamını yenileyin.
