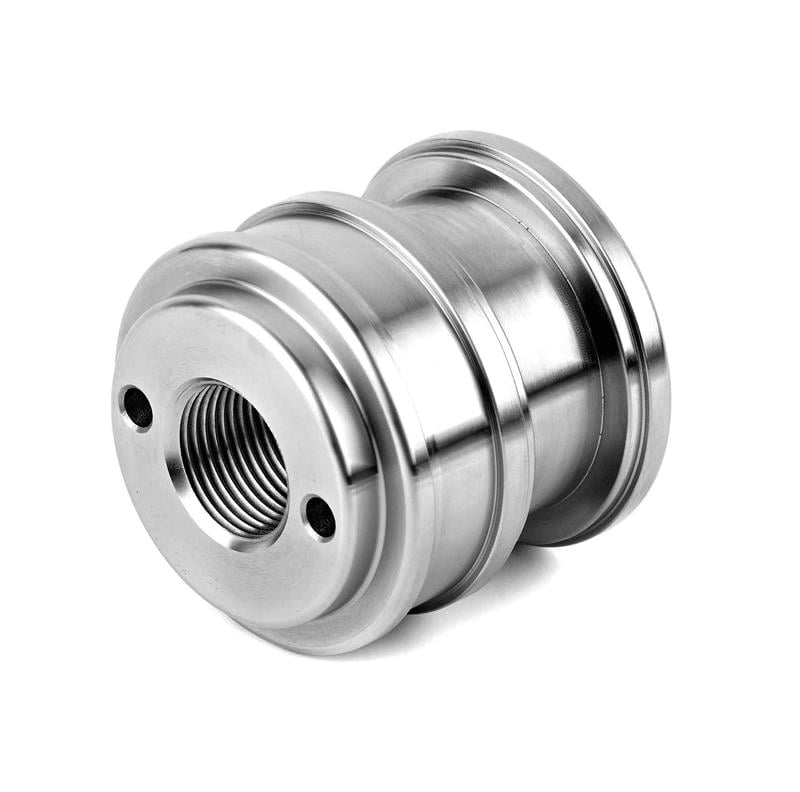

Gdc-pv-y180 Silindir Çelik Piston Tek Yataklamalı Vidalı Tip (GDC-PV-Y180)

GDC-PV-Y180 (GDC), 180 mm çaplı tek yataklamalı vidalı pistondur. SAE 1040 / 1050 çelikten üretilir; çalışma basıncı 400 bar'dır.

180 tek yataklamalı vidalı piston nerede kullanılır?

Hidrolik silindirin içinde, rotun ucunda çalışan pistondur; silindir borusunu iki odaya ayırır ve basınçlı yağın kuvvetini rota aktarır. Silindir imalatında, tamirinde ve keçe yenilemede kullanılır.

Sık sorulan sorular

GDC-PV-Y180 hangi silindire uyar?

Bu piston 180 mm iç çaplı silindir borusu içindir; piston çapı borunun iç çapına eşittir. Tablodaki D1 = 85 mm ölçüsü teknik çizimde gösterilir; rot ucuna 80x2 dişle bağlanır.

Pistonda hangi sızdırmazlık elemanları kullanılır?

Tabloya göre bu pistonda kompakt set (180x163x26,5x7,20), yataklama (175x180x15), O-ring (75x4) kullanılır. Kompakt set, pistonun iki yönünde de sızdırmazlığı sağlayan; keçe, gerdirme ve destek/kılavuz halkalarından oluşan hazır piston keçe takımıdır. Yataklama bandı rotu merkezler ve yanal yükü taşır. O-ring, parçanın rot veya boruyla temas ettiği yüzeyde statik sızdırmazlığı sağlar. İlgili keçe takımı (GDC-PV-Y180K) ayrıca satılmaktadır.

Tek etkili ve çift etkili piston arasındaki fark nedir?

Çift etkili pistonda silindirin iki odasına da basınçlı yağ verilir; piston iki yönde de kuvvet üretir ve iki yönde sızdırmazlık gerekir. Tek etkili pistonda yalnız bir taraf basınçlıdır, geri dönüş yük veya yayla olur. Bu ürün çift etkili silindirlerde kullanılır.

GDC-PV-Y180 ölçüleri nelerdir?

Katalog ölçü tablosuna göre D = 180 mm, D1 = 85 mm, L = 80 mm, L1 = 30 mm, DİŞ = 80x2 olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Pistonu boruya sokarken boru ağzının pahlı ve yağlı olduğundan emin olun; keskin kenar keçeyi keser.
• Boru iç yüzeyinde çizik veya kaynak çapağı varsa pistonu takmadan önce giderin.
• Silindirin çalışma basıncı piston, boru ve keçelerin en düşük değerini aşmamalıdır.
