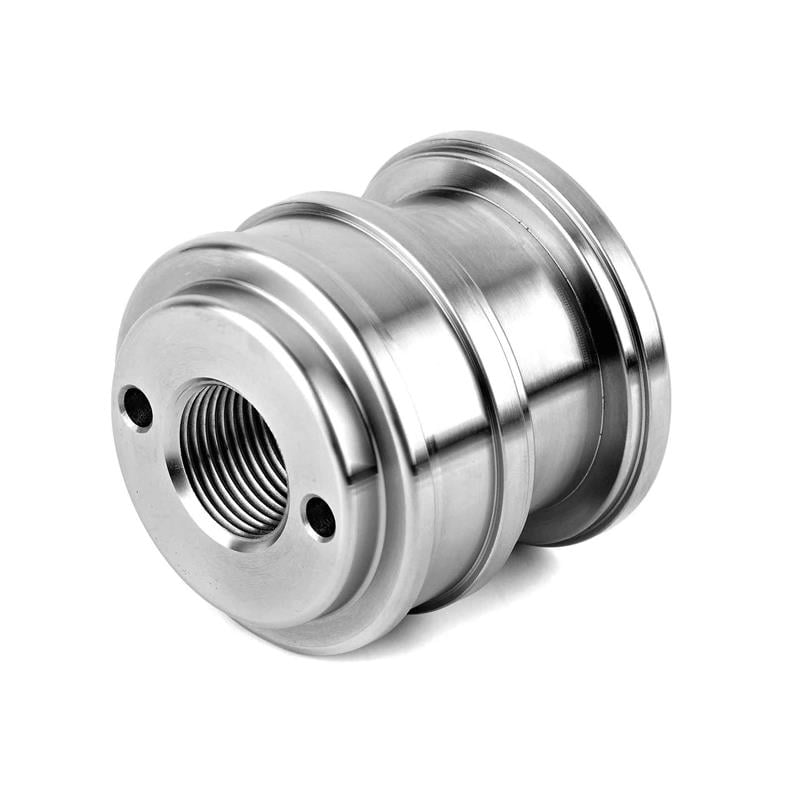

130 mm çaplı GDC-PV-Y130, tek yataklamalı vidalı piston olarak silindir borusunu iki odaya ayırır ve yağ basıncını rota aktarır. Bu çaptaki silindir 200 bar'da yaklaşık 265,5 kN itme kuvveti üretir.
130 tek yataklamalı vidalı piston nerede kullanılır?
Hidrolik silindirin içinde, rotun ucunda çalışan pistondur; silindir borusunu iki odaya ayırır ve basınçlı yağın kuvvetini rota aktarır. Silindir imalatında, tamirinde ve keçe yenilemede kullanılır.
Sık sorulan sorular
Pistonda hangi sızdırmazlık elemanları kullanılır?
Tabloya göre bu pistonda kompakt set (130x105x25,4x6,35), yataklama (125x130x15), O-ring (60x4) kullanılır. Kompakt set, pistonun iki yönünde de sızdırmazlığı sağlayan; keçe, gerdirme ve destek/kılavuz halkalarından oluşan hazır piston keçe takımıdır. Yataklama bandı rotu merkezler ve yanal yükü taşır. O-ring, parçanın rot veya boruyla temas ettiği yüzeyde statik sızdırmazlığı sağlar. İlgili keçe takımı (GDC-PV-Y130K) ayrıca satılmaktadır.
GDC-PV-Y130 ölçüleri nelerdir?
Katalog ölçü tablosuna göre D = 130 mm, D1 = 60 mm, L = 70 mm, L1 = 30 mm, DİŞ = 50x2 olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Silindirin hızı nasıl hesaplanır?
Rotun çıkış hızı, debinin piston alanına bölünmesiyle bulunur. 130 mm çaplı silindire 20 l/dk yağ verildiğinde rot yaklaşık 25 mm/s hızla çıkar; 50 l/dk'da bu değer yaklaşık 63 mm/s'ye yükselir.
Piston hangi basınçta çalışır?
SAE 1040 / 1050 çelik bu pistonun çalışma basıncı 400 bar, test basıncı 600 bar, çalışma sıcaklığı -30 °C / +105 °C'dir. Değerler standart sızdırmazlık elemanlarına göredir.
Kullanırken dikkat edilmesi gerekenler
- Rot ile piston arasındaki O-ringi her sökümde yenileyin.
- Boru iç yüzeyinde çizik veya kaynak çapağı varsa pistonu takmadan önce giderin.
- Silindirin çalışma basıncı piston, boru ve keçelerin en düşük değerini aşmamalıdır.
