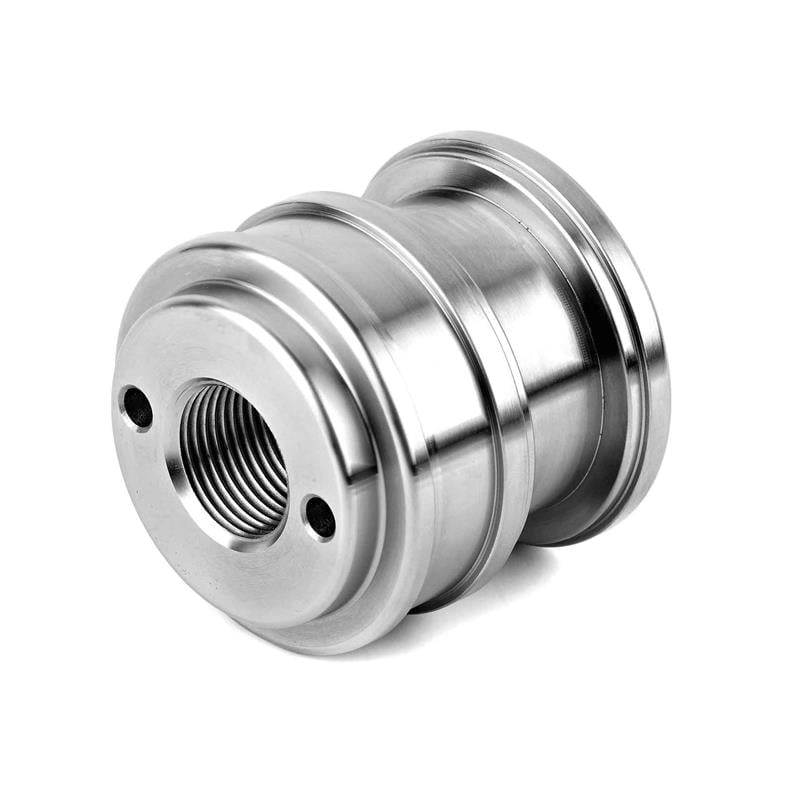

GDC-PV-Y120, 120 mm iç çaplı silindir borusu için GDC tek yataklamalı vidalı pistondur. Rot ucuna vidalanan, kompakt setin yanında ayrı bir yatak (kılavuz) bandı taşıyan çelik pistondur.
Hidrolik silindirin içinde, rotun ucunda çalışan pistondur; silindir borusunu iki odaya ayırır ve basınçlı yağın kuvvetini rota aktarır. Silindir imalatında, tamirinde ve keçe yenilemede kullanılır.
Tabloya göre bu pistonda kompakt set (120x106x22,4x5,20), yataklama (115x120x15), O-ring (50x4) kullanılır. Kompakt set, pistonun iki yönünde de sızdırmazlığı sağlayan; keçe, gerdirme ve destek/kılavuz halkalarından oluşan hazır piston keçe takımıdır. Yataklama bandı rotu merkezler ve yanal yükü taşır. O-ring, parçanın rot veya boruyla temas ettiği yüzeyde statik sızdırmazlığı sağlar. İlgili keçe takımı (GDC-PV-Y120K) ayrıca satılmaktadır.
Çift etkili pistonda silindirin iki odasına da basınçlı yağ verilir; piston iki yönde de kuvvet üretir ve iki yönde sızdırmazlık gerekir. Tek etkili pistonda yalnız bir taraf basınçlıdır, geri dönüş yük veya yayla olur. Bu ürün çift etkili silindirlerde kullanılır.
Rotun çıkış hızı, debinin piston alanına bölünmesiyle bulunur. 120 mm çaplı silindire 20 l/dk yağ verildiğinde rot yaklaşık 29 mm/s hızla çıkar; 50 l/dk'da bu değer yaklaşık 74 mm/s'ye yükselir.
Piston rot ucuna 45x2 dişle vidalanır ve gevşemeye karşı emniyete alınır. Rot ile piston arasındaki O-ring yenilenmelidir. Keçeler takılırken kesilmemesi için boru ağzı pahlı olmalı, piston boruya yağlanarak eksenden kaçırmadan sokulmalıdır.
