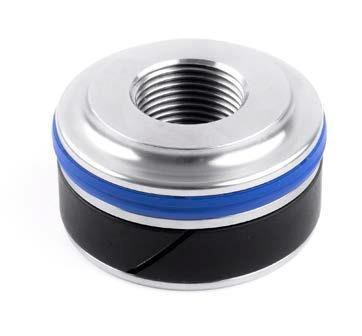

Gdc-pv-t-40 Çelik Tek Etkili Silindir Pistonu (GDC-PV-T-40)

HORIZON GDC-PV-T-40 çelik tek etkili silindir pistonu, hidrolik sistemlerde tek yönde doğrusal hareket ve kuvvet üretmek amacıyla kullanılan temel bir silindir elemanıdır. Genellikle hidrolik presler, kaldırma platformları ve endüstriyel makine hidrolik devrelerinde tercih edilen bu ürün, 40 mm çap ölçüsüyle uyumlu sistemlerde yüksek sızdırmazlık ve güvenilir performans sağlar.

Teknik Özellik	Değer
ÜRÜN ÖZELLİKLERİ
Ürün Tipi	1040 / 1050 Çelik Tek Etkili Silindir Pistonu
Ürün Ölçüsü	40
ÖLÇÜLER (mm)
D	40
D1	20
L	35
L1	15
DİŞ	18x1,5
TEKNİK ÇİZİM
SIZDIRMAZLIK ELEMANLARI
PİSTON KEÇESİ	40X29X4,2
O-RING	20,22X3,53
YATAKLAMA	35X40X15
MALZEME VE ÇALIŞMA DEĞERLERİ
Malzeme	SAE 1040 / SAE 1050 çelik
Çalışma Basıncı	400 Bar
Test Basıncı	600 Bar
Çalışma Sıcaklığı	-30 °C / +105 °C
Akma Noktası	SAE 1040: 600 N/mm² · SAE 1050: 750 N/mm²
Çekme Mukavemeti	SAE 1040: 600-650 N/mm² · SAE 1050: 700-750 N/mm²
Uzama	SAE 1040: %25 · SAE 1050: %20
Malzeme No (W.No)	SAE 1040: 1.1186 · SAE 1050: 1.1206
Kimyasal Özellikler	SAE 1040 — C: 0,37-0,44 · Mn: 0,50-0,80 · Si: 0,40 SAE 1050 — C: 0,47-0,55 · Mn: 0,60-0,90 · Si: 0,40
BİLGİLENDİRME
Keçeli ürünlerde ALP marka keçeler kullanılmaktadır. Listede bulunmayan ürünler ve farklı ölçüler için satış departmanımızla irtibata geçiniz.
UYARILAR
Çalışma ve test basıncı, kullanılan sızdırmazlık elemanlarına göre değişkenlik gösterebilir. Belirtilen değerler standart sızdırmazlık elemanlarına göredir.
