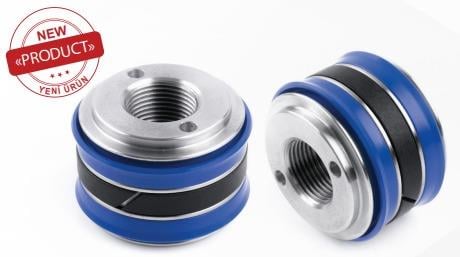

Gdc-pv-n-90 Çelik Nutringli Silindir Pistonu (çift Etkili) (GDC-PV-N-90)

GDC-PV-N-90 (GDC), 90 mm çaplı nutringli çift etkili pistondur. SAE 1040 / 1050 çelikten üretilir; çalışma basıncı 400 bar'dır.

90 nutringli çift etkili piston nerede kullanılır?

İş makineleri, tarım ekipmanları, presler, damper ve kaldırma silindirleri gibi her tür hidrolik silindirde, borunun iç çapına uygun olarak kullanılır.

Sık sorulan sorular

GDC-PV-N-90 hangi silindire uyar?

Bu piston 90 mm iç çaplı silindir borusu içindir; piston çapı borunun iç çapına eşittir. Tablodaki D1 = 40 mm ölçüsü teknik çizimde gösterilir; rot ucuna 35x2 dişle bağlanır.

Kompakt set ile nutringli piston arasındaki fark nedir?

Kompakt set, pistonun iki yönünde de sızdırmazlığı tek bir set halinde sağlar ve kılavuz halkalarını içinde barındırır; montajı kolaydır. Nutringli pistonda iki ayrı nutring karşılıklı takılır ve yatak bandı ayrıca kullanılır. Bu ürün nutringli tiptir.

Piston keçesi kaçırdığını nasıl anlarım?

Piston keçesi kaçırdığında yağ dışarı sızmaz, silindirin iki odası arasında geçer. Belirtileri: silindirin yük altında kendiliğinden kayması, hızın düşmesi ve kuvvetin azalmasıdır. Bir odaya basınç verip diğer portu açarak yağ gelip gelmediğine bakmak basit bir kontroldür.

Piston nasıl monte edilir?

Piston rot ucuna 35x2 dişle vidalanır ve gevşemeye karşı emniyete alınır. Rot ile piston arasındaki O-ring yenilenmelidir. Keçeler takılırken kesilmemesi için boru ağzı pahlı olmalı, piston boruya yağlanarak eksenden kaçırmadan sokulmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Pistonu boruya sokarken boru ağzının pahlı ve yağlı olduğundan emin olun; keskin kenar keçeyi keser.
• Rot ile piston arasındaki O-ringi her sökümde yenileyin.
• Silindirin çalışma basıncı piston, boru ve keçelerin en düşük değerini aşmamalıdır.
