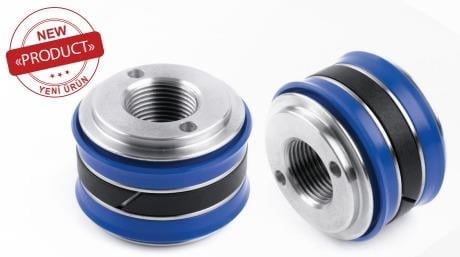

Gdc-pv-n-80 Çelik Nutringli Silindir Pistonu (çift Etkili) (GDC-PV-N-80)

GDC-PV-N-80 (GDC), 80 mm çaplı nutringli çift etkili pistondur. SAE 1040 / 1050 çelikten üretilir; çalışma basıncı 400 bar'dır.

80 nutringli çift etkili piston nerede kullanılır?

İş makineleri, tarım ekipmanları, presler, damper ve kaldırma silindirleri gibi her tür hidrolik silindirde, borunun iç çapına uygun olarak kullanılır.

Sık sorulan sorular

GDC-PV-N-80 hangi silindire uyar?

Bu piston 80 mm iç çaplı silindir borusu içindir; piston çapı borunun iç çapına eşittir. Tablodaki D1 = 35 mm ölçüsü teknik çizimde gösterilir; rot ucuna 30x2 dişle bağlanır.

Bu piston ile silindir ne kadar kuvvet üretir?

Kuvvet, basınç ile piston alanının çarpımıdır. 80 mm çaplı piston (alan yaklaşık 50,3 cm²) 200 bar'da yaklaşık 100,5 kN (10,2 ton) itme kuvveti üretir. Çekme kuvveti rot çapına göre bunun bir miktar altındadır.

Silindirin hızı nasıl hesaplanır?

Rotun çıkış hızı, debinin piston alanına bölünmesiyle bulunur. 80 mm çaplı silindire 20 l/dk yağ verildiğinde rot yaklaşık 66 mm/s hızla çıkar; 50 l/dk'da bu değer yaklaşık 166 mm/s'ye yükselir.

Piston hangi basınçta çalışır?

SAE 1040 / 1050 çelik bu pistonun çalışma basıncı 400 bar, test basıncı 600 bar, çalışma sıcaklığı -30 °C / +105 °C'dir. Değerler standart sızdırmazlık elemanlarına göredir.

Kullanırken dikkat edilmesi gerekenler

• Vidalı pistonu gevşemeye karşı emniyete alın.
• Boru iç yüzeyinde çizik veya kaynak çapağı varsa pistonu takmadan önce giderin.
• Silindirin çalışma basıncı piston, boru ve keçelerin en düşük değerini aşmamalıdır.
