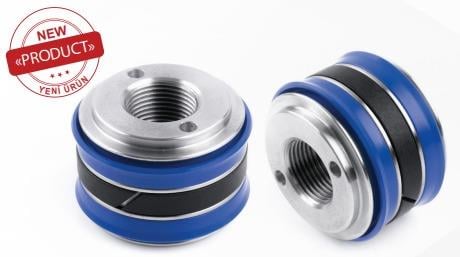

Gdc-pv-n-70 Çelik Nutringli Silindir Pistonu (çift Etkili) (GDC-PV-N-70)

GDC-PV-N-70, 70 mm iç çaplı silindir borusu için GDC nutringli çift etkili pistondur. İki yönlü sızdırmazlığı karşılıklı iki nutringle sağlayan, rot ucuna vidalanan çift etkili çelik pistondur.

70 nutringli çift etkili piston nerede kullanılır?

Hidrolik silindirin içinde, rotun ucunda çalışan pistondur; silindir borusunu iki odaya ayırır ve basınçlı yağın kuvvetini rota aktarır. Silindir imalatında, tamirinde ve keçe yenilemede kullanılır.

Sık sorulan sorular

Kompakt set ile nutringli piston arasındaki fark nedir?

Kompakt set, pistonun iki yönünde de sızdırmazlığı tek bir set halinde sağlar ve kılavuz halkalarını içinde barındırır; montajı kolaydır. Nutringli pistonda iki ayrı nutring karşılıklı takılır ve yatak bandı ayrıca kullanılır. Bu ürün nutringli tiptir.

Silindirin hızı nasıl hesaplanır?

Rotun çıkış hızı, debinin piston alanına bölünmesiyle bulunur. 70 mm çaplı silindire 20 l/dk yağ verildiğinde rot yaklaşık 87 mm/s hızla çıkar; 50 l/dk'da bu değer yaklaşık 217 mm/s'ye yükselir.

Piston keçesi kaçırdığını nasıl anlarım?

Piston keçesi kaçırdığında yağ dışarı sızmaz, silindirin iki odası arasında geçer. Belirtileri: silindirin yük altında kendiliğinden kayması, hızın düşmesi ve kuvvetin azalmasıdır. Bir odaya basınç verip diğer portu açarak yağ gelip gelmediğine bakmak basit bir kontroldür.

Piston hangi basınçta çalışır?

SAE 1040 / 1050 çelik bu pistonun çalışma basıncı 400 bar, test basıncı 600 bar, çalışma sıcaklığı -30 °C / +105 °C'dir. Değerler standart sızdırmazlık elemanlarına göredir.

Kullanırken dikkat edilmesi gerekenler

• Pistonu boruya sokarken boru ağzının pahlı ve yağlı olduğundan emin olun; keskin kenar keçeyi keser.
• Rot ile piston arasındaki O-ringi her sökümde yenileyin.
• Keçe değişiminde takımın tamamını yenileyin.
