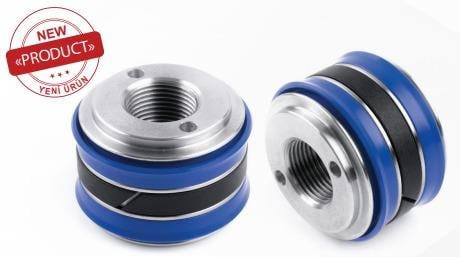

Gdc-pv-n-50 Çelik Nutringli Silindir Pistonu (çift Etkili) (GDC-PV-N-50)

GDC-PV-N-50 (GDC), 50 mm çaplı nutringli çift etkili pistondur. SAE 1040 / 1050 çelikten üretilir; çalışma basıncı 400 bar'dır.

50 nutringli çift etkili piston nerede kullanılır?

İş makineleri, tarım ekipmanları, presler, damper ve kaldırma silindirleri gibi her tür hidrolik silindirde, borunun iç çapına uygun olarak kullanılır.

Sık sorulan sorular

Tek etkili ve çift etkili piston arasındaki fark nedir?

Çift etkili pistonda silindirin iki odasına da basınçlı yağ verilir; piston iki yönde de kuvvet üretir ve iki yönde sızdırmazlık gerekir. Tek etkili pistonda yalnız bir taraf basınçlıdır, geri dönüş yük veya yayla olur. Bu ürün çift etkili silindirlerde kullanılır.

GDC-PV-N-50 ölçüleri nelerdir?

Katalog ölçü tablosuna göre D = 50 mm, D1 = 25 mm, L = 45 mm, L1 = 22,5 mm, DİŞ = 20x2 olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Silindirin hızı nasıl hesaplanır?

Rotun çıkış hızı, debinin piston alanına bölünmesiyle bulunur. 50 mm çaplı silindire 20 l/dk yağ verildiğinde rot yaklaşık 170 mm/s hızla çıkar; 50 l/dk'da bu değer yaklaşık 424 mm/s'ye yükselir.

Piston keçesi kaçırdığını nasıl anlarım?

Piston keçesi kaçırdığında yağ dışarı sızmaz, silindirin iki odası arasında geçer. Belirtileri: silindirin yük altında kendiliğinden kayması, hızın düşmesi ve kuvvetin azalmasıdır. Bir odaya basınç verip diğer portu açarak yağ gelip gelmediğine bakmak basit bir kontroldür.

Kullanırken dikkat edilmesi gerekenler

• Boru iç yüzeyinde çizik veya kaynak çapağı varsa pistonu takmadan önce giderin.
• Keçe değişiminde takımın tamamını yenileyin.
• Silindirin çalışma basıncı piston, boru ve keçelerin en düşük değerini aşmamalıdır.
