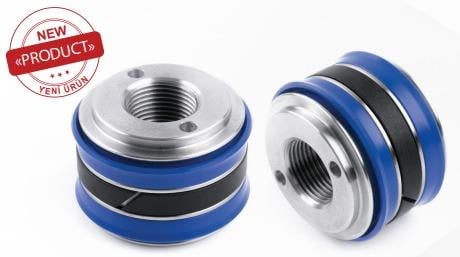

Gdc-pv-n-100 Çelik Nutringli Silindir Pistonu (çift Etkili) (GDC-PV-N-100)

GDC-PV-N-100 (GDC), 100 mm çaplı nutringli çift etkili pistondur. SAE 1040 / 1050 çelikten üretilir; çalışma basıncı 400 bar'dır.

100 nutringli çift etkili piston nerede kullanılır?

İş makineleri, tarım ekipmanları, presler, damper ve kaldırma silindirleri gibi her tür hidrolik silindirde, borunun iç çapına uygun olarak kullanılır.

Sık sorulan sorular

Pistonda hangi sızdırmazlık elemanları kullanılır?

Tabloya göre bu pistonda nutring (100X85X9 - 2 ad.), O-ring (45X4), yataklama (95X100X9,5) kullanılır. Nutring, rot üzerinde basınçlı yağı tutan ana sızdırmazlık elemanıdır. O-ring, parçanın rot veya boruyla temas ettiği yüzeyde statik sızdırmazlığı sağlar. Yataklama bandı rotu merkezler ve yanal yükü taşır. İlgili keçe takımı (GDC-PV-N-100K) ayrıca satılmaktadır.

Kompakt set ile nutringli piston arasındaki fark nedir?

Kompakt set, pistonun iki yönünde de sızdırmazlığı tek bir set halinde sağlar ve kılavuz halkalarını içinde barındırır; montajı kolaydır. Nutringli pistonda iki ayrı nutring karşılıklı takılır ve yatak bandı ayrıca kullanılır. Bu ürün nutringli tiptir.

Tek etkili ve çift etkili piston arasındaki fark nedir?

Çift etkili pistonda silindirin iki odasına da basınçlı yağ verilir; piston iki yönde de kuvvet üretir ve iki yönde sızdırmazlık gerekir. Tek etkili pistonda yalnız bir taraf basınçlıdır, geri dönüş yük veya yayla olur. Bu ürün çift etkili silindirlerde kullanılır.

Piston hangi basınçta çalışır?

SAE 1040 / 1050 çelik bu pistonun çalışma basıncı 400 bar, test basıncı 600 bar, çalışma sıcaklığı -30 °C / +105 °C'dir. Değerler standart sızdırmazlık elemanlarına göredir.

Kullanırken dikkat edilmesi gerekenler

• Vidalı pistonu gevşemeye karşı emniyete alın.
• Boru iç yüzeyinde çizik veya kaynak çapağı varsa pistonu takmadan önce giderin.
• Keçe değişiminde takımın tamamını yenileyin.
